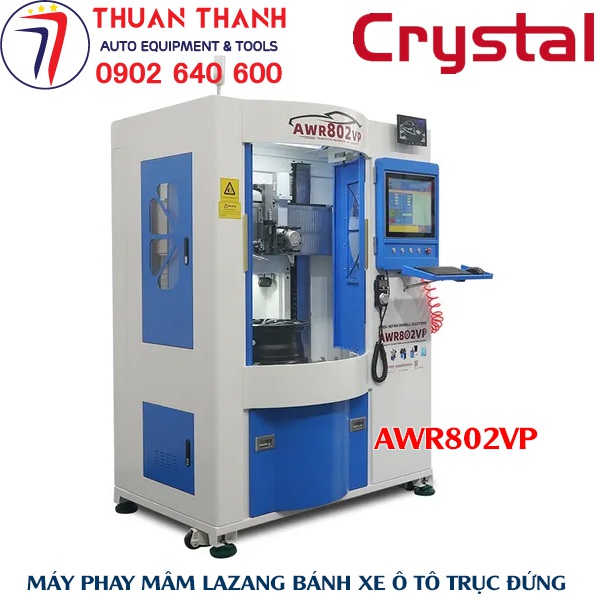

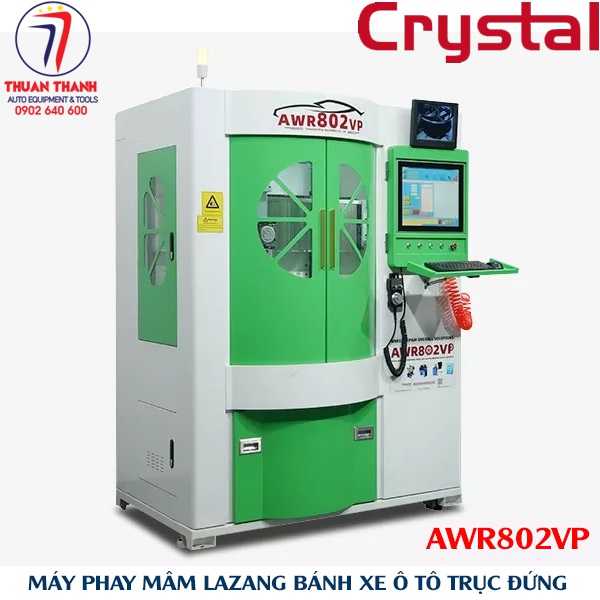

Máy Phay Mâm Lazang Ô Tô CNC Trục Đứng Crystal AWR802VP – Giải Pháp Gia Công Mâm Xe Hiện Đại

THÔNG TIN TIẾNG ANH TỪ TAIAN CRYSTAL:

Vertical Wheel Repair Machine AWR802VP

The AWR802VP series is a new generation of vertical wheel repair machine independently developed by CRYSTAL. It combines many years of R&D experience and market feedback from different customers’ needs. The new design reduced the body size again, reduced the occupy area and transportation costs. On the basis of retaining the characteristics of simple operating system, cast iron gantry structure, electric 4-station turret and so on, we also use the finite element analysis of two-axis structure design, electrical element modularization, open-mode optional device and other special upgrades for your convenient use. Finally, we made it a small body with big cutting ability and multi-functional machine
Specifications
Max. machining wheel diameter: 750mm

Size/packing size: 1.45*1.02*1.96/1.55*1.12*2.16m

Weight/packing weight: 1250/1350Kg

Power supply: 3phase, 380V, 50/60Hz (customizable)

17’’ multi-touch industrial all-in-one machine

CNC_WheelCurve Software V3.0/V3.5

Multi-languages

Auto-optimization (available)

Wireless mouse&keyboard&Wifi device

Stainless steel button

4-direction electric turret

Air blowing&cooling on turret

1 set ruby-probe contact detection system

15cm tip left&right R1.5PCD cutters

28cm tip left&right R1.5PCD cutters

R0.4, R0.8 replaceable cutter(available)

320 mm chuck&3 extended jaws

Door closing signal detection

Anti-clip electric front door

1 main working light + 2 rear auxiliary LED lamp

1 spotlight light

3-color operating status indicator lamp

X/Z linear&screw auto lubrication

Waste oil collection system

Relay modular

1 camera+9’’ display

Waste remove air gun

4 Foma wheel(level adjustment support caster)

1. Tổng quan máy phay mâm lazang ô tô Crystal AWR802VP

Crystal AWR802VP thuộc dòng máy phay sửa chữa mâm xe hợp kim kiểu trục đứng, được phát triển dựa trên nhiều năm kinh nghiệm nghiên cứu, sản xuất và phản hồi thực tế từ khách hàng của hãng Crystal.

So với các thiết kế máy gia công mâm xe có kích thước lớn, AWR802VP được tối ưu lại kết cấu thân máy, giảm diện tích chiếm chỗ và chi phí vận chuyển nhưng vẫn duy trì các đặc điểm quan trọng như khung gang đúc, hệ thống điều khiển đơn giản và bàn dao điện 4 vị trí.

Nhà sản xuất còn ứng dụng phương pháp phân tích phần tử hữu hạn trong thiết kế kết cấu hai trục, mô-đun hóa các thành phần điện và thiết kế các tùy chọn mở rộng nhằm nâng cao tính thuận tiện khi sử dụng.

Những đặc điểm nổi bật của Crystal AWR802VP

• Máy phay mâm lazang CNC kiểu trục đứng.
• Đường kính mâm gia công tối đa 750 mm.
• Kết cấu cổng trục bằng gang đúc.
• Thiết kế nhỏ gọn, tối ưu không gian xưởng.
• Hệ thống điều khiển CNC với màn hình cảm ứng công nghiệp 17 inch.
• Phần mềm CNC_WheelCurve V3.0/V3.5.
• Bàn dao điện 4 hướng, hỗ trợ chuyển đổi vị trí dao.
• Hệ thống đầu dò tiếp xúc ruby hỗ trợ nhận diện biên dạng mâm.
• Mâm cặp 320 mm, đi kèm 3 chấu kẹp mở rộng.
• Hệ thống camera và màn hình quan sát 9 inch.
• Cửa trước đóng mở bằng điện, tích hợp tín hiệu phát hiện trạng thái và chức năng chống kẹp.
• Hệ thống bôi trơn tự động cho trục X/Z.

Với những trang bị này, AWR802VP là lựa chọn đáng tham khảo cho các đơn vị muốn đầu tư thiết bị phay phục hồi mâm xe CNC trong không gian xưởng được bố trí hợp lý.

2. Ưu điểm nổi bật của máy phay mâm lazang Crystal AWR802VP

2.1. Thiết kế trục đứng nhỏ gọn, tối ưu diện tích lắp đặt

Một trong những điểm đáng chú ý của Crystal AWR802VP là thiết kế thân máy được tinh giản nhằm giảm diện tích chiếm chỗ trong xưởng sửa chữa.

Đây là yếu tố có ý nghĩa đối với các cơ sở kinh doanh dịch vụ phục hồi mâm xe, đặc biệt khi cần bố trí đồng thời nhiều thiết bị như máy tháo lốp, máy cân bằng lốp, máy nắn mâm và các thiết bị sửa chữa ô tô khác.

Thiết kế nhỏ gọn cũng góp phần giảm kích thước đóng gói và chi phí vận chuyển so với những cấu hình máy có thân lớn hơn.

2.2. Kết cấu cổng trục gang đúc, hỗ trợ gia công ổn định

Máy được trang bị kết cấu cổng trục bằng gang đúc. Đây là cấu trúc được sử dụng nhằm tạo nền tảng cơ khí vững chắc cho quá trình gia công.

Bên cạnh đó, Crystal ứng dụng phân tích phần tử hữu hạn trong thiết kế kết cấu hai trục, hướng đến việc tối ưu khả năng chịu lực và độ ổn định của hệ thống.

Kết cấu cơ khí kết hợp với hệ thống dẫn hướng và truyền động trục X/Z giúp máy đáp ứng yêu cầu chuyển động trong quá trình phay bề mặt mâm hợp kim.

2.3. Khả năng gia công mâm xe đường kính tối đa 750 mm

Crystal AWR802VP có đường kính mâm gia công tối đa 750 mm, phù hợp với nhu cầu xử lý nhiều loại mâm hợp kim nhôm trong lĩnh vực sửa chữa và phục hồi lazang ô tô.

Khả năng gia công phụ thuộc vào kích thước thực tế, cấu tạo, tình trạng và phương án gá đặt của từng loại mâm.

Đây là thông số quan trọng mà khách hàng nên xem xét khi lựa chọn máy phay mâm lazang cho xưởng dịch vụ.

2.4. Màn hình cảm ứng công nghiệp 17 inch, phần mềm CNC chuyên dụng

Máy sử dụng màn hình cảm ứng công nghiệp 17 inch dạng máy tính tích hợp, kết hợp phần mềm CNC_WheelCurve phiên bản V3.0/V3.5.

Hệ thống hỗ trợ giao diện đa ngôn ngữ, giúp người vận hành thao tác và theo dõi quá trình gia công thuận tiện hơn.

Các tính năng phần mềm được thiết kế phục vụ công việc xử lý biên dạng mâm, hỗ trợ quá trình thiết lập và vận hành theo cấu hình của máy.

Ngoài màn hình cảm ứng, máy còn trang bị chuột, bàn phím không dây và thiết bị Wifi.

2.5. Bàn dao điện 4 vị trí, hỗ trợ thay đổi dụng cụ gia công

Crystal AWR802VP sử dụng bàn dao điện 4 hướng, giúp người vận hành chuyển đổi vị trí dao theo nhu cầu gia công.

Máy được trang bị các bộ dao đầu mũi dài 15 cm và 28 cm, loại trái/phải R1.5 PCD, hỗ trợ lựa chọn dụng cụ theo hình dạng và vị trí bề mặt cần xử lý.

Ngoài ra, dao thay thế R0.4 và R0.8 có thể được cung cấp theo tùy chọn.

Hệ thống thổi khí và làm mát tại bàn dao hỗ trợ làm sạch khu vực gia công và kiểm soát nhiệt trong quá trình vận hành theo điều kiện sử dụng.

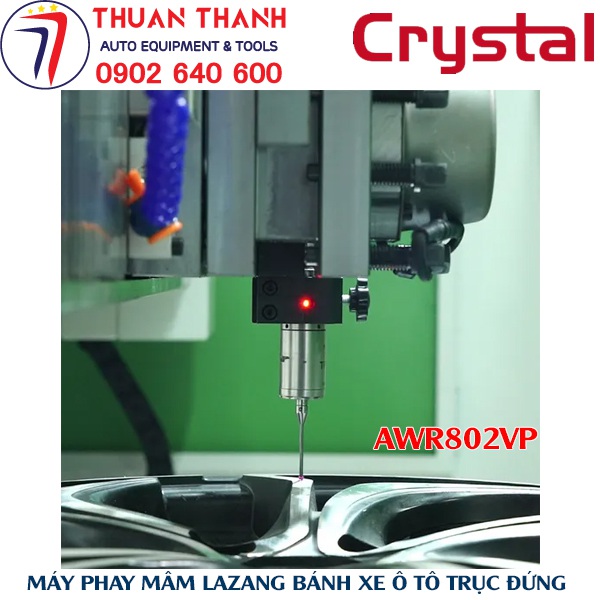

2.6. Đầu dò ruby hỗ trợ nhận diện biên dạng mâm

Máy được trang bị một bộ đầu dò tiếp xúc ruby dùng cho hệ thống phát hiện biên dạng.

Đầu dò hỗ trợ xác định hình dạng bề mặt mâm để phục vụ quá trình thiết lập gia công trên phần mềm CNC.

Kết hợp với chức năng tối ưu tự động khi được trang bị, hệ thống giúp giảm bớt thao tác thiết lập thủ công và hỗ trợ tính nhất quán trong quá trình xử lý bề mặt.

2.7. Mâm cặp 320 mm và 3 chấu kẹp mở rộng

AWR802VP sử dụng mâm cặp đường kính 320 mm cùng bộ 3 chấu kẹp mở rộng.

Hệ thống gá kẹp đóng vai trò quan trọng trong việc cố định mâm xe trong quá trình gia công.

Khi vận hành, người sử dụng cần lựa chọn phương án gá phù hợp với cấu tạo mâm, kiểm tra độ chắc chắn và bảo đảm mâm được định vị đúng trước khi cho máy hoạt động.

2.8. Hệ thống camera quan sát và đèn chiếu sáng

Để hỗ trợ người vận hành theo dõi quá trình làm việc, máy được trang bị:

• 01 camera.
• 01 màn hình hiển thị 9 inch.
• 01 đèn làm việc chính.
• 02 đèn LED phụ phía sau.
• 01 đèn chiếu điểm.
• 01 đèn báo trạng thái vận hành 3 màu.

Các trang bị này hỗ trợ quan sát khu vực gia công và theo dõi trạng thái thiết bị trong quá trình sử dụng.

2.9. Cửa điện an toàn, hệ thống bôi trơn tự động

Crystal AWR802VP được tích hợp cửa trước đóng mở bằng điện, có tín hiệu nhận biết trạng thái đóng cửa và chức năng chống kẹp.

Hệ thống bôi trơn tự động cho trục X/Z giúp hỗ trợ duy trì điều kiện hoạt động của các cơ cấu chuyển động.

Máy còn có hệ thống thu gom dầu thải, súng khí vệ sinh phoi và các mô-đun rơ-le điện được thiết kế theo hướng mô-đun hóa.

3. Thông số kỹ thuật máy phay mâm lazang Crystal AWR802VP

Lưu ý: Các thông số có thể được điều chỉnh theo cấu hình và xác nhận của nhà sản xuất tại thời điểm đặt hàng.

4. Ứng dụng của máy phay mâm lazang CNC AWR802VP

Máy phay mâm lazang Crystal AWR802VP được thiết kế phục vụ lĩnh vực sửa chữa, gia công và phục hồi mâm bánh xe hợp kim.

Phục hồi bề mặt mâm lazang hợp kim nhôm

Máy hỗ trợ xử lý bề mặt mâm theo biên dạng gia công được thiết lập, phục vụ công việc phục hồi thẩm mỹ mâm xe.

Gia công bề mặt mâm sau quá trình sửa chữa

Sau khi mâm được kiểm tra và xử lý các hư hỏng phù hợp, máy có thể được sử dụng để gia công hoàn thiện bề mặt theo quy trình kỹ thuật của xưởng.

Phục vụ trung tâm sửa chữa và chăm sóc xe

AWR802VP phù hợp để tham khảo đầu tư tại:

• Xưởng chuyên sửa chữa và phục hồi mâm lazang ô tô.
• Trung tâm chăm sóc xe chuyên nghiệp.
• Cơ sở dịch vụ lốp và bánh xe.
• Gara sửa chữa ô tô.
• Đơn vị kinh doanh dịch vụ gia công mâm hợp kim.

Đối với các mâm xe bị nứt, biến dạng kết cấu hoặc hư hỏng nghiêm trọng, cần kiểm tra và đánh giá riêng trước khi quyết định phương án sửa chữa. Máy phay bề mặt không thay thế cho quy trình kiểm tra an toàn kết cấu bánh xe.

5. Hướng dẫn sử dụng cơ bản máy phay mâm Crystal AWR802VP

Để vận hành thiết bị đúng quy trình, người sử dụng cần được đào tạo và tuân thủ tài liệu hướng dẫn của nhà sản xuất.

Bước 1: Kiểm tra trước khi vận hành

• Kiểm tra nguồn điện 3 pha theo yêu cầu của máy.
• Kiểm tra hệ thống khí nén nếu cấu hình yêu cầu.
• Kiểm tra tình trạng dao phay, đầu dò ruby và mâm cặp.
• Kiểm tra hệ thống bôi trơn, đèn báo và cửa bảo vệ.
• Đảm bảo khu vực lắp đặt bằng phẳng, thông thoáng.

Bước 2: Gá đặt mâm xe

Làm sạch mâm, kiểm tra tình trạng và lựa chọn phương án gá phù hợp.

Định vị mâm trên mâm cặp 320 mm, sử dụng các chấu kẹp để cố định chắc chắn theo hướng dẫn kỹ thuật.

Kiểm tra độ ổn định của mâm trước khi chuyển sang bước tiếp theo.

Bước 3: Khởi động phần mềm CNC

Bật hệ thống điều khiển, khởi động phần mềm CNC_WheelCurve V3.0/V3.5.

Kiểm tra trạng thái hệ thống và lựa chọn ngôn ngữ giao diện phù hợp.

Bước 4: Thiết lập và nhận diện biên dạng

Sử dụng đầu dò ruby theo quy trình của nhà sản xuất để nhận diện biên dạng mâm.

Kiểm tra dữ liệu, khu vực cần gia công và các thông số thiết lập trước khi thực hiện chương trình.

Bước 5: Lựa chọn dao và tiến hành gia công

Lựa chọn dao phay phù hợp với yêu cầu xử lý bề mặt.

Đóng cửa bảo vệ, xác nhận điều kiện an toàn và vận hành theo chương trình đã thiết lập.

Người vận hành cần theo dõi quá trình qua hệ thống quan sát, không mở cửa hoặc can thiệp vào vùng gia công khi máy đang hoạt động.

Bước 6: Kiểm tra thành phẩm và vệ sinh máy

Sau khi hoàn tất chương trình, chờ máy dừng hoàn toàn rồi mới mở cửa.

Kiểm tra chất lượng bề mặt, tháo mâm theo đúng quy trình và vệ sinh phoi bằng thiết bị chuyên dụng.

Thực hiện kiểm tra, bảo dưỡng định kỳ theo hướng dẫn của nhà sản xuất.

6. Vì sao nên đầu tư máy phay mâm lazang CNC trục đứng Crystal AWR802VP?

Việc đầu tư máy phay mâm lazang CNC là một bước phát triển đáng cân nhắc đối với các xưởng muốn mở rộng dịch vụ sửa chữa và phục hồi mâm hợp kim.

Crystal AWR802VP sở hữu nhiều đặc điểm phục vụ mục tiêu này:

Thiết kế tiết kiệm diện tích: Thân máy được tối ưu để phù hợp với cách bố trí mặt bằng xưởng.

Điều khiển CNC chuyên dụng: Màn hình cảm ứng 17 inch và phần mềm CNC_WheelCurve hỗ trợ thao tác theo quy trình.

Kết cấu cơ khí: Khung gang đúc và thiết kế hai trục được tối ưu bằng phân tích phần tử hữu hạn.

Khả năng gia công: Đường kính gia công tối đa 750 mm, đáp ứng nhu cầu xử lý nhiều kích thước mâm trong giới hạn kỹ thuật.

Trang bị hỗ trợ: Đầu dò ruby, bàn dao điện 4 vị trí, camera, đèn chiếu sáng và hệ thống bôi trơn tự động.

Khả năng mở rộng: Một số tính năng và dụng cụ có thể lựa chọn theo nhu cầu thực tế.

Trước khi đầu tư, khách hàng nên xác định sản lượng dịch vụ dự kiến, diện tích lắp đặt, nguồn điện, yêu cầu đào tạo và phương án bảo trì để lựa chọn cấu hình phù hợp.

7. Thiết bị ô tô Thuận Thành – Đơn vị nhập khẩu và phân phối máy phay mâm lazang Crystal tại Việt Nam

Thiết bị ô tô Thuận Thành cung cấp các dòng thiết bị phục vụ sửa chữa, bảo dưỡng và chăm sóc xe ô tô, trong đó có máy phay mâm lazang CNC, máy nắn mâm và các thiết bị chuyên dụng cho xưởng dịch vụ.

Với sản phẩm Crystal AWR802VP, khách hàng có thể liên hệ Thuận Thành để được tư vấn:

• Thông tin kỹ thuật và cấu hình máy.
• Tư vấn lựa chọn thiết bị theo quy mô xưởng.
• Thông tin nhập khẩu và đặt hàng từ nhà sản xuất.
• Phương án lắp đặt và hướng dẫn vận hành.
• Chính sách bảo hành, hỗ trợ kỹ thuật theo điều kiện đơn hàng.

Thông tin liên hệ đặt hàng

CÔNG TY TNHH THIẾT BỊ Ô TÔ THUẬN THÀNH

• Sản phẩm: Máy phay mâm lazang CNC trục đứng Crystal AWR802VP.
• Thương hiệu: Taian Crystal.
• Website: https://www.tekolift.vn
• Hotline: 0902 640 600 – 0965 406 062
• Liên hệ: Mr. Vĩnh.

8. Câu hỏi thường gặp về máy phay mâm lazang Crystal AWR802VP

Máy phay mâm Crystal AWR802VP gia công được mâm có đường kính bao nhiêu?

Máy có đường kính gia công tối đa 750 mm. Khả năng gia công cụ thể còn phụ thuộc vào cấu tạo, hình dạng và phương án gá đặt mâm.

Máy AWR802VP sử dụng phần mềm gì?

Máy sử dụng phần mềm CNC_WheelCurve phiên bản V3.0/V3.5, với giao diện đa ngôn ngữ.

Máy có màn hình cảm ứng không?

Có. Crystal AWR802VP được trang bị màn hình cảm ứng công nghiệp 17 inch dạng máy tính tích hợp.

Máy có hệ thống đầu dò tự động không?

Máy được trang bị một bộ đầu dò tiếp xúc ruby hỗ trợ nhận diện biên dạng mâm phục vụ quá trình thiết lập gia công.

Máy sử dụng nguồn điện bao nhiêu?

Nguồn điện tiêu chuẩn là điện 3 pha 380V, 50/60Hz. Nguồn điện có thể tùy chỉnh theo yêu cầu đặt hàng và xác nhận của nhà sản xuất.

Máy phay mâm AWR802VP phù hợp với những đơn vị nào?

Sản phẩm phù hợp với xưởng sửa chữa mâm lazang, trung tâm chăm sóc xe, cơ sở dịch vụ lốp và các đơn vị kinh doanh phục hồi mâm hợp kim ô tô.

Mua máy phay mâm lazang Crystal AWR802VP ở đâu?

Khách hàng có thể liên hệ Công ty TNHH Thiết Bị Ô Tô Thuận Thành qua website www.tekolift.vn hoặc hotline 0902 640 600 để được tư vấn cấu hình, thông tin đặt hàng và hỗ trợ kỹ thuật.

Kết luận

Máy phay mâm lazang ô tô CNC trục đứng Crystal AWR802VP là giải pháp gia công mâm hợp kim được phát triển theo định hướng nhỏ gọn, đa chức năng và hỗ trợ vận hành bằng phần mềm CNC chuyên dụng.

Sự kết hợp giữa kết cấu gang đúc, bàn dao điện 4 vị trí, đầu dò ruby, màn hình cảm ứng 17 inch và khả năng gia công mâm đường kính tối đa 750 mm giúp AWR802VP trở thành thiết bị đáng quan tâm đối với các xưởng dịch vụ muốn phát triển lĩnh vực sửa chữa và phục hồi mâm xe ô tô.
