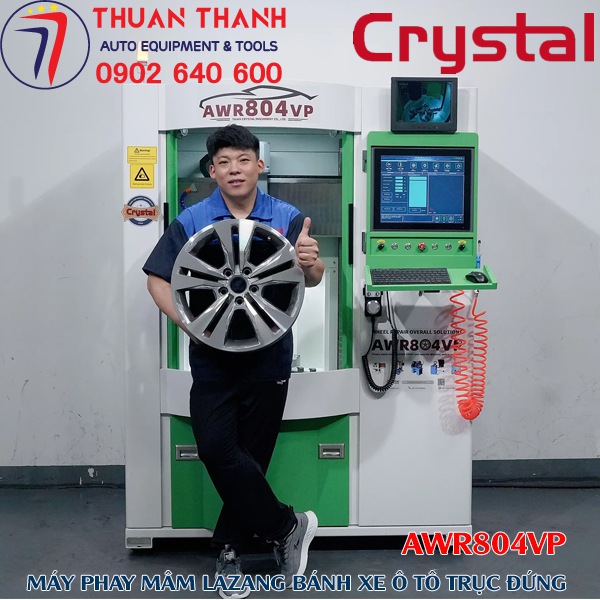

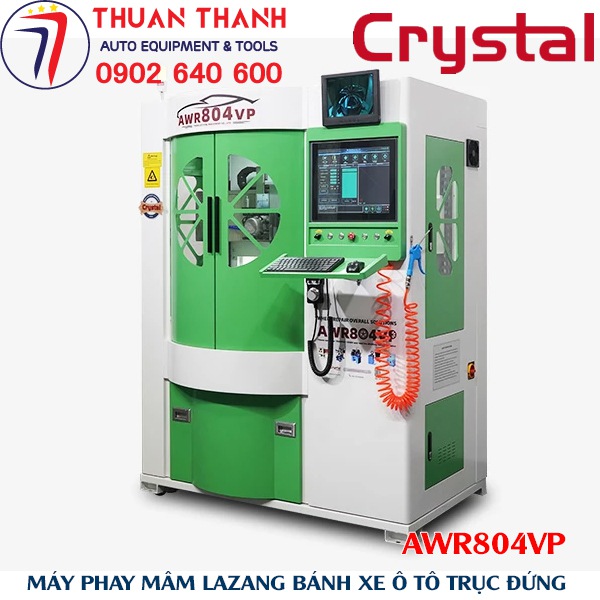

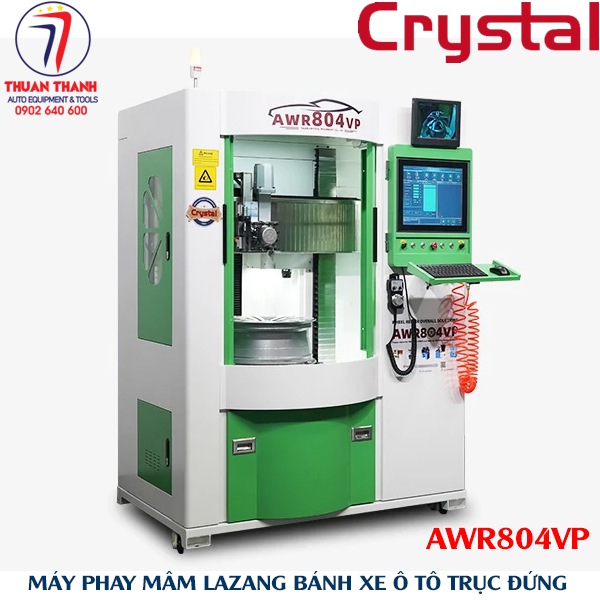

1. Tổng quan máy phay lazang Crystal AWR804VP

Tên sản phẩm: Máy phay lazang CNC sửa chữa mâm hợp kim nhôm

Model: AWR804VP

Thương hiệu: Crystal

Dòng máy: Horizontal Wheel Repair Machine

Ứng dụng: Phay, sửa chữa và phục hồi bề mặt lazang/mâm hợp kim nhôm

AWR804VP là giải pháp hướng đến các cơ sở chuyên nghiệp cần một thiết bị có khả năng gia công mâm xe chính xác nhưng không muốn dành quá nhiều diện tích cho máy.

Thiết kế mới của Crystal tập trung vào 3 yếu tố:

Nhỏ gọn

Thân máy được tối ưu để diện tích sử dụng chỉ khoảng 1,5 m².

Khả năng gia công lớn

Đường kính mâm gia công tối đa đạt 750 mm.

Nhiều chức năng

Máy được tích hợp CNC, đầu dò Ruby, phần mềm tối ưu biên dạng, tháp dao điện 4 hướng, tự động bôi trơn, camera quan sát và nhiều hệ thống hỗ trợ vận hành.

Đây là lý do AWR804VP được định hướng là một chiếc máy nhỏ gọn nhưng đa chức năng, phù hợp với các xưởng sửa chữa và phục hồi lazang hiện đại

2. Thiết kế nhỏ gọn – chỉ khoảng 1,5 m²

Một trong những ưu điểm đáng chú ý nhất của Crystal AWR804VP là kích thước thân máy được tối ưu.

Máy chỉ chiếm khoảng:

1,5 m² diện tích lắp đặt.

Đây là lợi thế đối với những gara có diện tích hạn chế nhưng vẫn muốn đầu tư máy phay lazang CNC chuyên dụng.

Kích thước máy:

1,45 × 1,02 × 1,96 m

Kích thước đóng gói:

1,55 × 1,12 × 2,16 m

Thiết kế nhỏ gọn cũng giúp tối ưu quá trình vận chuyển và đưa máy vào vị trí lắp đặt

3. Khả năng phay mâm hợp kim nhôm đường kính tối đa 750 mm

Mặc dù thân máy được tối ưu kích thước, AWR804VP vẫn có khả năng gia công bánh xe với đường kính tối đa:

750 mm

Khả năng này cho phép máy đáp ứng nhiều loại mâm hợp kim nhôm được sử dụng trên xe du lịch, SUV và các dòng xe sử dụng bánh xe kích thước lớn.

Đây là một trong những điểm thể hiện rõ triết lý thiết kế của Crystal:

Compact Machine – Large Machining Capability

4. Kết cấu cổng máy bằng gang tăng độ cứng vững

AWR804VP vẫn duy trì cast iron gantry structure – kết cấu cổng máy bằng gang, một đặc điểm quan trọng trong thiết kế máy phay lazang CNC.

Kết cấu cứng vững giúp tạo nền tảng ổn định cho quá trình gia công.

Đặc biệt khi máy thực hiện các đường cắt trên bề mặt mâm, độ ổn định của kết cấu ảnh hưởng trực tiếp đến khả năng kiểm soát đường chạy dao và chất lượng bề mặt sau gia công.

Việc sử dụng kết cấu cổng máy bằng gang giúp AWR804VP hướng đến khả năng:

• Tăng độ cứng vững.
• Giảm rung động.
• Duy trì độ ổn định khi gia công.
• Hỗ trợ gia công chính xác.
• Tăng độ bền cho máy

5. Phần mềm CNC_WheelCurve V3.0

AWR804VP được trang bị:

CNC_WheelCurve Software V3.0

Đây là phần mềm chuyên dụng phục vụ quá trình gia công và xử lý biên dạng bánh xe.

Hệ thống giúp người vận hành thực hiện các thao tác liên quan đến:

• Dò biên dạng mâm.
• Xử lý đường cong.
• Thiết lập quá trình cắt.
• Tối ưu đường chạy dao.
• Điều khiển quá trình gia công.
• Tự động hóa một số thao tác.

Máy cũng hỗ trợ chức năng:

Auto-optimization – tự động tối ưu biên dạng, giúp tăng tính thuận tiện trong quá trình gia công

6. Màn hình công nghiệp cảm ứng đa điểm 17 inch

Crystal AWR804VP được trang bị:

17’’ Multi-touch Industrial All-in-One Machine

Màn hình công nghiệp kích thước 17 inch giúp người vận hành dễ dàng quan sát giao diện điều khiển và các thông số gia công.

Thiết kế cảm ứng đa điểm mang đến cách thao tác trực quan hơn so với các hệ thống điều khiển truyền thống.

Ngoài màn hình cảm ứng, máy còn đi kèm:

• Chuột không dây.
• Bàn phím không dây.
• Thiết bị Wifi.
• Hệ thống hỗ trợ đa ngôn ngữ.

Nhờ đó, AWR804VP có thể phù hợp với nhiều môi trường sử dụng khác nhau

7. Núm điều chỉnh phóng đại – kiểm soát tốc độ cắt và tốc độ quay

Một trong những nâng cấp đáng chú ý của AWR804VP là hệ thống magnification knobs.

Các núm điều chỉnh được thiết kế để hỗ trợ kiểm soát:

• Tốc độ cắt.
• Tốc độ quay.
• Mức độ gia công theo yêu cầu.

Thiết kế này giúp người vận hành có thể điều chỉnh quá trình gia công thuận tiện hơn mà không phải thực hiện toàn bộ thao tác thông qua giao diện phần mềm

8. Chức năng tự động cắt lặp lại

AWR804VP được tích hợp chức năng:

Self Repeat Cutting – tự động cắt lặp lại.

Đây là tính năng hữu ích đối với những công việc cần thực hiện nhiều lần cắt theo cùng một thiết lập.

Việc tự động hóa chu trình cắt giúp giảm thao tác lặp lại của người vận hành và hỗ trợ duy trì tính nhất quán giữa các chu trình gia công

9. Đầu dò Ruby độ chính xác cao

Máy được trang bị:

1 set Ruby-probe contact detection system

Đầu dò tiếp xúc Ruby được sử dụng để phát hiện và xác định biên dạng bề mặt mâm.

Đối với máy phay lazang CNC, hệ thống dò biên dạng là bộ phận quan trọng vì nó cung cấp dữ liệu cần thiết cho quá trình xử lý đường cong và gia công bề mặt.

Kết hợp với phần mềm CNC_WheelCurve V3.0, AWR804VP có thể thực hiện quy trình:

Detect → Analyze → Optimize → Cut

tức là:

Dò biên dạng → phân tích → tối ưu → gia công

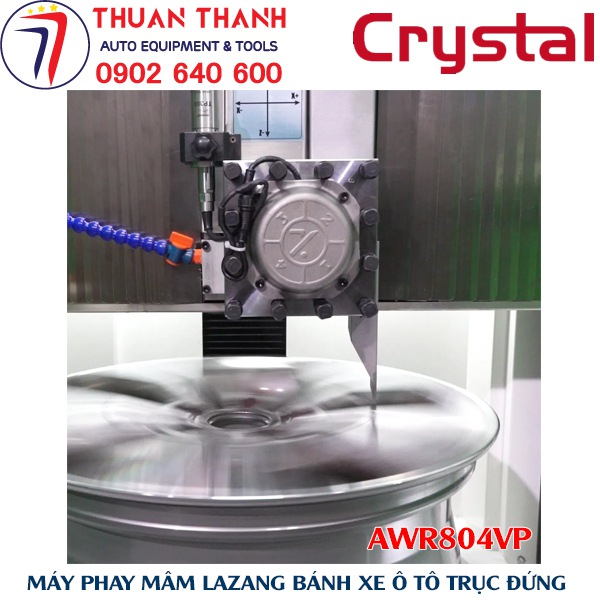

10. Tháp dao điện 4 hướng

AWR804VP sử dụng:

4-direction electric turret – tháp dao điện 4 hướng.

Tháp dao điện giúp thay đổi vị trí dao nhanh chóng và giảm thời gian thao tác thủ công.

Hệ thống này được kết hợp với các loại dao chuyên dụng đi kèm máy.

Dao 15 cm

• Tip: 15 cm
• Bên trái và bên phải
• R1.5 PCD cutters

Dao 28 cm

• Tip: 28 cm
• Bên trái và bên phải
• R1.5 PCD cutters

Ngoài ra, máy hỗ trợ:

R0.4 và R0.8 replaceable cutter

tùy theo nhu cầu gia công

11. Hệ thống làm mát và thổi khí trên tháp dao

AWR804VP được trang bị:

Air blowing & cooling on turret

Hệ thống hỗ trợ thổi khí và làm mát tại khu vực tháp dao.

Điều này giúp hỗ trợ quá trình gia công, kiểm soát phoi và điều kiện làm việc của dao trong quá trình vận hành.

Máy cũng được trang bị súng khí thổi làm sạch phoi, giúp người vận hành vệ sinh khu vực làm việc thuận tiện hơn

12. Mâm cặp 320 mm với 3 chấu mở rộng

AWR804VP sử dụng:

320 mm chuck & 3 extended jaws

Mâm cặp có đường kính 320 mm, kết hợp 3 chấu mở rộng.

Hệ thống kẹp giữ bánh xe đóng vai trò quan trọng trong việc duy trì vị trí ổn định của mâm trong suốt quá trình gia công.

Trước mỗi chu trình phay, cần đảm bảo bánh xe được định tâm và kẹp chắc chắn theo hướng dẫn của nhà sản xuất

13. Cửa trước đóng mở bằng điện và chống kẹp

Máy được trang bị:

Anti-clip electric front door

Cửa trước vận hành bằng điện và có thiết kế chống kẹp, giúp tăng sự thuận tiện cho người vận hành.

Cửa bảo vệ cũng tạo ra vùng làm việc được kiểm soát tốt hơn trong quá trình máy hoạt động.

Người vận hành vẫn cần tuân thủ đầy đủ các quy định an toàn và không mở hoặc can thiệp vào khu vực gia công khi máy đang vận hành

14. Hệ thống chiếu sáng nhiều vị trí

AWR804VP có hệ thống chiếu sáng được bố trí tại nhiều vị trí:

• 1 đèn chiếu sáng chính khu vực làm việc.
• 2 đèn LED phụ phía sau.
• 1 đèn spotlight.

Hệ thống đèn giúp cải thiện khả năng quan sát bề mặt mâm, dao cắt và khu vực gia công.

Đây là một chi tiết thiết kế hữu ích đối với công việc sửa chữa và phục hồi lazang, đặc biệt khi cần quan sát kỹ bề mặt sau mỗi chu trình phay

15. Camera và màn hình hiển thị 9 inch

AWR804VP được trang bị:

1 camera + màn hình 9 inch.

Hệ thống camera giúp người vận hành quan sát khu vực làm việc thuận tiện hơn.

Việc bổ sung camera và màn hình riêng giúp người sử dụng có thêm góc quan sát trong quá trình gia công, đồng thời hỗ trợ kiểm soát tình trạng máy

16. Hệ thống bôi trơn tự động X/Z

Máy sử dụng:

X/Z linear & screw auto lubrication

Hệ thống ray dẫn hướng và vít me trên trục X/Z được tích hợp cơ chế bôi trơn tự động.

Điều này giúp giảm công việc bảo dưỡng thủ công và hỗ trợ duy trì điều kiện làm việc ổn định cho các cơ cấu chuyển động.

Việc bảo dưỡng định kỳ vẫn cần được thực hiện theo hướng dẫn kỹ thuật của Crystal

17. Hệ thống thu gom dầu thải

AWR804VP được trang bị:

Waste oil collection system

Hệ thống thu gom dầu thải giúp hỗ trợ giữ khu vực máy sạch sẽ và thuận tiện hơn trong quá trình bảo dưỡng.

Đây là một trong những chi tiết cho thấy Crystal tập trung không chỉ vào khả năng gia công mà còn vào tính thuận tiện trong quá trình sử dụng máy hàng ngày

18. Relay modular – thiết kế module hóa hệ thống điều khiển

Máy sử dụng Relay modular, giúp hệ thống điện và điều khiển được tổ chức theo dạng module.

Thiết kế module hóa có thể hỗ trợ công tác kiểm tra và bảo trì hệ thống thuận tiện hơn khi cần xử lý kỹ thuật

19. Hệ thống đèn báo trạng thái 3 màu

AWR804VP được trang bị:

3-color operating status indicator lamp

Đèn báo trạng thái 3 màu giúp người vận hành nhận biết nhanh tình trạng hoạt động của máy.

Đây là chi tiết đơn giản nhưng hữu ích trong môi trường xưởng có nhiều thiết bị cùng hoạt động

20. 4 bánh Foma có khả năng điều chỉnh độ cao

Máy được trang bị:

4 Foma wheels with level adjustment support caster.

Hệ thống bánh xe hỗ trợ việc di chuyển và điều chỉnh vị trí máy.

Chức năng cân chỉnh giúp người dùng dễ dàng bố trí máy trên mặt bằng xưởng và điều chỉnh độ cân bằng trước khi vận hành.

Đây cũng là một trong những yếu tố giúp AWR804VP có tính linh hoạt cao hơn trong quá trình lắp đặt

21. Nguồn điện 3 pha 380V

AWR804VP sử dụng nguồn:

3 phase – 380V – 50/60Hz

Ngoài ra, thông số nguồn điện có thể được tùy chỉnh theo yêu cầu đặt hàng.

Đối với các xưởng sửa chữa ô tô chuyên nghiệp, nguồn điện 3 pha giúp máy đáp ứng yêu cầu vận hành của hệ thống công nghiệp.

Khách hàng nên kiểm tra điều kiện nguồn điện tại nơi lắp đặt trước khi đặt hàng để lựa chọn cấu hình phù hợp

22. Thông số kỹ thuật máy phay lazang Crystal AWR804VP

23. Máy phay lazang AWR804VP phù hợp với những đơn vị nào?

Crystal AWR804VP phù hợp với các đơn vị có nhu cầu sửa chữa và phục hồi mâm hợp kim nhôm chuyên nghiệp như:

Gara sửa chữa ô tô

Gara có thể bổ sung dịch vụ phay và phục hồi bề mặt mâm, tăng phạm vi dịch vụ cung cấp cho khách hàng.

Trung tâm lốp

Các trung tâm lốp có thể kết hợp máy phay lazang với máy tháo lốp và máy cân bằng lốp để phát triển thêm dịch vụ sửa chữa mâm.

Xưởng chuyên phục hồi lazang

AWR804VP phù hợp với mô hình xưởng chuyên xử lý, phục hồi và hoàn thiện mâm hợp kim nhôm.

Cơ sở Diamond Cutting

Máy có thể được sử dụng trong quy trình gia công bề mặt tạo hiệu ứng diamond cutting trên mâm xe.

Xưởng dịch vụ ô tô chuyên nghiệp

AWR804VP có thể trở thành một thiết bị trong hệ thống phục hồi mâm kết hợp với máy nắn mâm, máy đánh bóng và các thiết bị sửa chữa khác

24. Quy trình cơ bản sử dụng máy phay lazang AWR804VP

Người vận hành cần được đào tạo trước khi sử dụng máy. Quy trình thực tế phải tuân thủ hướng dẫn kỹ thuật của Crystal.

Bước 1: Kiểm tra máy

Kiểm tra nguồn điện, hệ thống điều khiển, cửa bảo vệ, mâm cặp, chấu kẹp, dao và đầu dò Ruby.

Bước 2: Cố định mâm

Đặt mâm lên mâm cặp 320 mm và sử dụng 3 chấu mở rộng để kẹp chắc chắn.

Bước 3: Kiểm tra định tâm

Đảm bảo mâm được định tâm và không bị lỏng trước khi khởi động chu trình.

Bước 4: Khởi động hệ thống CNC

Bật hệ thống điều khiển và phần mềm CNC_WheelCurve V3.0.

Bước 5: Kiểm tra đầu dò Ruby

Đảm bảo đầu dò hoạt động chính xác trước khi thực hiện quá trình quét biên dạng.

Bước 6: Dò biên dạng

Sử dụng hệ thống Ruby Probe để thu thập dữ liệu đường cong bề mặt mâm.

Bước 7: Tối ưu đường cắt

Sử dụng chức năng tối ưu tự động nếu phù hợp với loại mâm và yêu cầu gia công.

Bước 8: Thiết lập tốc độ

Điều chỉnh tốc độ quay và tốc độ cắt theo yêu cầu kỹ thuật.

Bước 9: Tiến hành gia công

Khởi động chu trình phay và theo dõi máy thông qua màn hình điều khiển và camera.

Bước 10: Kiểm tra thành phẩm

Sau khi hoàn thành, kiểm tra bề mặt mâm và vệ sinh phoi bằng hệ thống khí hỗ trợ

25. Lợi thế của Crystal AWR804VP đối với xưởng sửa chữa lazang

Có thể tóm tắt những điểm nổi bật của AWR804VP như sau:

1. Thân máy nhỏ: diện tích khoảng 1,5 m².

2. Khả năng gia công lớn: đường kính tối đa 750 mm.

3. CNC chuyên dụng: phần mềm CNC_WheelCurve V3.0.

4. Đầu dò Ruby: hỗ trợ phát hiện biên dạng bề mặt.

5. Tự động tối ưu: hỗ trợ tối ưu đường gia công.

6. Tự động cắt lặp lại: giảm thao tác lặp lại.

7. Tháp dao điện 4 hướng: thay đổi dao nhanh.

8. Kết cấu cổng gang: tăng độ cứng vững.

9. Điều khiển cảm ứng: màn hình công nghiệp 17 inch.

10. Camera quan sát: camera + màn hình 9 inch.

11. Tự động bôi trơn: hỗ trợ bảo dưỡng hệ thống X/Z.

12. Di chuyển thuận tiện: 4 bánh Foma hỗ trợ cân chỉnh

26. Crystal AWR804VP – máy phay mâm hợp kim nhôm CNC thế hệ mới

Crystal AWR804VP là sự kết hợp giữa thiết kế nhỏ gọn và khả năng gia công lớn.

Thay vì tập trung đơn thuần vào việc tăng kích thước máy, Crystal tối ưu lại thiết kế để giảm diện tích chiếm chỗ, giảm chi phí vận chuyển nhưng vẫn duy trì các đặc điểm quan trọng như kết cấu cổng gang, tháp dao điện 4 vị trí, đầu dò Ruby và hệ thống CNC chuyên dụng.

Việc bổ sung các tính năng như CNC_WheelCurve V3.0, Auto-optimization, Self Repeat Cutting, camera quan sát, tự động bôi trơn và hệ thống đèn đa vị trí giúp AWR804VP trở thành một hệ thống phục vụ sửa chữa và phục hồi lazang có mức độ tự động hóa cao hơn.

Đây là dòng máy hướng đến những cơ sở muốn phát triển dịch vụ phay mâm, phục hồi lazang, diamond cutting và sửa chữa mâm hợp kim nhôm trong một không gian xưởng được tối ưu

27. Mua máy phay lazang Crystal AWR804VP tại Thiết bị ô tô Thuận Thành

Thiết bị ô tô Thuận Thành cung cấp và tư vấn các dòng thiết bị sửa chữa, phục hồi mâm lazang và thiết bị gara ô tô chuyên nghiệp.

Với Crystal AWR804VP, khách hàng có thể đầu tư một hệ thống máy phay mâm CNC với thiết kế nhỏ gọn, khả năng gia công lớn và nhiều tính năng hỗ trợ tự động hóa.

Khi lựa chọn máy, Thuận Thành có thể tư vấn dựa trên:

• Kích thước mâm thường gia công.
• Sản lượng sửa chữa mỗi ngày.
• Diện tích xưởng.
• Nguồn điện hiện có.
• Loại dịch vụ diamond cutting.
• Nhu cầu phục hồi mâm hợp kim nhôm.
• Cấu hình dao và phụ kiện cần thiết.
• Yêu cầu vận chuyển và lắp đặt.

Nhập khẩu và phân phối: Thiết bị ô tô Thuận Thành

Liên hệ tư vấn – báo giá – đặt hàng:

Mr. Vĩnh: 0902 640 600 – 0965 406 062

Crystal AWR804VP CNC Alloy Wheel Repair Machine

The Crystal AWR804VP is a professional CNC alloy wheel repair machine developed based on years of R&D experience and market feedback from customers with different wheel repair requirements.

The new design focuses on a compact machine body, reduced floor space and optimized transportation costs, while maintaining key Crystal technologies such as the cast iron gantry structure, 4-direction electric turret, Ruby probe detection system and CNC wheel curve software.

With a footprint of approximately 1.5 m² and a maximum machining wheel diameter of 750 mm, the AWR804VP is designed to provide large machining capability in a relatively compact machine.

Key Features of Crystal AWR804VP

• Compact CNC alloy wheel repair machine.
• Approx. 1.5 m² occupied area.
• Maximum machining wheel diameter: 750 mm.
• 17-inch multi-touch industrial all-in-one computer.
• CNC_WheelCurve Software V3.0.
• Multi-language system.
• Automatic optimization function.
• Wireless keyboard and mouse.
• Wifi device.
• Stainless steel buttons.
• 4-direction electric turret.
• Air blowing and cooling on turret.
• Ruby probe contact detection system.
• 320 mm chuck with 3 extended jaws.
• Automatic repeat cutting.
• Magnification knobs for cutting and rotation speed control.
• Anti-clip electric front door.
• Camera with 9-inch display.
• Automatic X/Z linear guide and screw lubrication.
• Waste oil collection system.
• 3-color operating status indicator.
• Main working light and rear LED lights.
• Spotlight.
• Waste removal air gun.
• Four Foma wheels with leveling support.

Technical Specifications

Model: AWR804VP
Machine Type: Horizontal Wheel Repair Machine
Max. Machining Wheel Diameter: 750 mm
Machine Size: 1.45 × 1.02 × 1.96 m
Packing Size: 1.55 × 1.12 × 2.16 m
Net Weight: 1,250 kg
Gross Weight: 1,350 kg
Power Supply: 3 Phase, 380V, 50/60Hz
Power Supply: Customizable
Display: 17-inch Multi-touch Industrial All-in-One
Software: CNC_WheelCurve V3.0
Languages: Multi-language
Chuck: 320 mm
Chuck Jaws: 3 extended jaws
Tool Turret: 4-direction electric turret
Detection: Ruby probe contact detection system
Camera: 1 camera + 9-inch display
Lubrication: Automatic X/Z linear and screw lubrication

Applications

The Crystal AWR804VP is suitable for:

• Alloy wheel repair.
• CNC alloy wheel machining.
• Diamond cutting.
• Wheel face refurbishment.
• Alloy wheel restoration.
• Automotive repair workshops.
• Tire service centers.
• Professional wheel repair shops.
• Alloy wheel refurbishment businesses.

Crystal AWR804VP combines compact design, large machining capability and multiple automated functions, providing a practical CNC solution for professional alloy wheel repair and refurbishment.

For quotation, technical consultation and ordering in Vietnam, contact Thiết bị ô tô Thuận Thành.

Mr. Vinh: +84 902 640 600 | +84 965 406 062

THÔNG TIN CHÍNH XÁC TỪ TAIAN CRYSTAL:

AWR804VP combines many years of R&D experience and market feedback from different customers’ needs. The new design reduced the body size, occupy area and transportation costs. On the basis of retaining the characteristics of simple operating system, cast iron gantry structure, electric 4-station turret and so on, we also upgraded more functions, such as magnification knobs to control the cutting and rotation speed, self repeat cutting etc. Finally, we made it a small body with big cutting ability and multi-functional machine. The machine body is small, occupying only 1.5㎡, and is easy to move.
Specifications
Max. machining wheel diameter: 750mm

Size/packing size: 1.45*1.02*1.96/1.55*1.12*2.16m

Weight/packing weight: 1250/1350Kg

Power supply: 3phase, 380V, 50/60Hz (customizable)

17’’ multi-touch industrial all-in-one machine

CNC_WheelCurve Software V3.0

Multi-languages

Auto-optimization (available)

Wireless mouse&keyboard&Wifi device

Stainless steel button

4-direction electric turret

Air blowing&cooling on turret

1 set ruby-probe contact detection system

15cm tip left&right R1.5PCD cutters

28cm tip left&right R1.5PCD cutters

R0.4, R0.8 replaceable cutter(available)

320 mm chuck&3 extended jaws

Anti-clip electric front door

1 main working light + 2 rear auxiliary LED lamp

1 spotlight light

3-color operating status indicator lamp

X/Z linear&screw auto lubrication

Waste oil collection system

Relay modular

1 camera+9’’ display

Waste remove air gun

4 Foma wheel(level adjustment support caster)

COMPANY PROFILE:

Taian Crystal Machinery Co., Ltd located in the famous traveling city Taian, its geographic indicator is Mountain Tai.

Our company is a professional comprehensive modern enterprise with development, production, sales, importation and exportation functions. The company gathered team of talents who engaged in machine tools with over 20 years of experience, take the mission of leading Chinese high quality products to the world. While the products were sold to more than 100 countries. All products have passed CE, SGS, BV certificates. The company focuses on customer’s demands all the time, providing professional technology support and solution to let customers get maximize value-added service. With the continuous increasing market share of our products, our company provides pre-sale 7*24 hours service, after-sale 8 hours rapid response, 12 months warranty service, whole life technical support. Up to now, we had established sales and service agencies in UK, Germany, France, USA, Australia, Netherlands, Belgium etc.

Our main products are wheel repair machine, common rail test bench, etc. The company is adhering to the concept of integrity first, customer first, always willing to work with friends all over the world to gain win-win future
