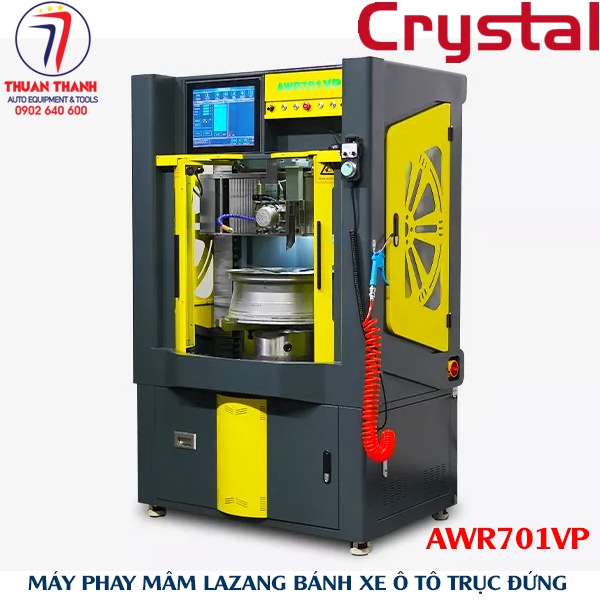

Máy phay bề mặt lazang mâm hợp kim nhôm kiểu trục đứng Crystal AWR701VP là dòng máy sửa chữa mâm xe ô tô thế hệ mới được phát triển bởi Crystal – nhà sản xuất thiết bị sửa chữa lazang chuyên nghiệp. Máy được thiết kế đặc biệt cho nhu cầu phay phục hồi bề mặt mâm hợp kim nhôm, cắt kim cương (diamond cutting) và sửa chữa lazang lưu động.
Điểm nổi bật của Crystal AWR701VP nằm ở thiết kế nhỏ gọn, khả năng di chuyển linh hoạt, diện tích chiếm chỗ chỉ khoảng 0,95 m², nhưng vẫn có khả năng gia công bánh xe lên đến 30 inch, đường kính gia công tối đa 730 mm và có thể phay bánh xe lên đến khoảng 820 mm mà không cần tháo lốp khỏi mâm theo cấu hình và điều kiện gia công phù hợp.
Đây là lựa chọn phù hợp cho các xưởng sửa chữa lazang, gara ô tô, trung tâm lốp, cơ sở phục hồi mâm hợp kim nhôm và dịch vụ sửa chữa mâm xe lưu động.
Máy phay bề mặt lazang mâm hợp kim nhôm kiểu trục đứng Crystal AWR701VP là dòng máy sửa chữa mâm xe ô tô thế hệ mới được phát triển bởi Crystal – nhà sản xuất thiết bị sửa chữa lazang chuyên nghiệp. Máy được thiết kế đặc biệt cho nhu cầu phay phục hồi bề mặt mâm hợp kim nhôm, cắt kim cương (diamond cutting) và sửa chữa lazang lưu động.
Điểm nổi bật của Crystal AWR701VP nằm ở thiết kế nhỏ gọn, khả năng di chuyển linh hoạt, diện tích chiếm chỗ chỉ khoảng 0,95 m², nhưng vẫn có khả năng gia công bánh xe lên đến 30 inch, đường kính gia công tối đa 730 mm và có thể phay bánh xe lên đến khoảng 820 mm mà không cần tháo lốp khỏi mâm theo cấu hình và điều kiện gia công phù hợp.
Đây là lựa chọn phù hợp cho các xưởng sửa chữa lazang, gara ô tô, trung tâm lốp, cơ sở phục hồi mâm hợp kim nhôm và dịch vụ sửa chữa mâm xe lưu động.
Model: AWR701VP
Tên sản phẩm: Máy phay bề mặt lazang mâm hợp kim nhôm kiểu trục đứng
Tên tiếng Anh: Vertical Wheel Repair Machine
Thương hiệu: Crystal
Model: AWR701VP
Công nghệ: Diamond Cutting Wheel Repair Machine
Crystal AWR701VP được phát triển dựa trên những công nghệ cốt lõi của Crystal cùng phản hồi thực tế từ khách hàng trong nhiều năm. Mục tiêu của thiết kế là tạo ra một chiếc máy nhỏ gọn nhưng có khả năng gia công lớn, dễ vận hành và phù hợp với cả xưởng cố định lẫn mô hình sửa chữa lưu động.
Khác với những máy phay lazang kích thước lớn thường yêu cầu không gian lắp đặt riêng, AWR701VP được thiết kế để có thể bố trí sát tường ở phía sau và bên trái hoặc đặt trên xe bảo dưỡng lưu động.
Máy được trang bị bánh xe điều chỉnh, giúp việc di chuyển và bố trí máy thuận tiện hơn.
Một trong những điểm khác biệt quan trọng của Crystal AWR701VP là khả năng phục vụ mô hình sửa chữa bánh xe lưu động.
Với thân máy nhỏ gọn và hệ thống bánh xe điều chỉnh, AWR701VP có thể được bố trí trong không gian hạn chế hoặc lắp đặt trên xe bảo dưỡng, xe sửa chữa lưu động nếu đáp ứng các yêu cầu kỹ thuật về tải trọng, nguồn điện, cố định máy và an toàn vận hành.
Điều này mở ra mô hình dịch vụ mới:
Xe lưu động → tiếp nhận bánh xe → kiểm tra → định tâm → dò biên dạng → phay kim cương → hoàn thiện bề mặt → bàn giao.
Thay vì khách hàng phải đưa xe hoặc mâm đến xưởng trong mọi trường hợp, đơn vị cung cấp dịch vụ có thể đưa thiết bị đến gần khách hàng hơn.
Đây là hướng ứng dụng đáng chú ý đối với:
Một trong những ưu điểm thực tế của AWR701VP là khả năng tối ưu không gian.
Phía sau và bên trái máy có thể bố trí sát tường hoặc sát thành xe chuyên dụng. Máy được trang bị hệ thống caster có thể điều chỉnh để hỗ trợ việc di chuyển và căn chỉnh vị trí.
Diện tích chiếm chỗ chỉ khoảng 0,95 m², giúp AWR701VP phù hợp với những gara không có diện tích quá lớn.
Đây là ưu điểm quan trọng khi đầu tư thiết bị sửa chữa lazang, bởi không phải gara nào cũng có một khu vực rộng để bố trí máy CNC cỡ lớn
Mặc dù có thiết kế tương đối nhỏ gọn, Crystal AWR701VP vẫn được thiết kế với khả năng gia công mâm xe có kích thước lên đến 30 inch.
Thông số đường kính gia công tối đa được nhà sản xuất công bố là:
Max. machining wheel diameter: 730 mm
Bên cạnh đó, máy có khả năng xử lý bánh xe có kích thước lớn đến khoảng 820 mm mà không cần tháo lốp khỏi bánh xe trong điều kiện gia công phù hợp.
Khả năng này giúp máy có thể đáp ứng nhiều loại mâm xe du lịch, SUV và các dòng xe sử dụng mâm kích thước lớn
Trong quá trình phay mặt lazang, việc xác định chính xác biên dạng bề mặt là yếu tố quan trọng.
AWR701VP được trang bị Ruby Contact Probe – đầu dò tiếp xúc ruby có độ chính xác cao.
Đầu dò giúp máy xác định biên dạng bề mặt cần gia công, từ đó hỗ trợ phục hồi đường cong và hình dạng của mâm.
Nhờ đó, người vận hành có thể kiểm soát quy trình gia công tốt hơn và giảm thao tác thủ công
Diamond cutting là phương pháp gia công bề mặt thường được sử dụng để tạo hiệu ứng hoàn thiện đặc trưng trên mâm hợp kim nhôm.
Sau khi mâm được sơn hoặc xử lý bề mặt, máy sử dụng dao cắt phù hợp để gia công lớp bề mặt theo biên dạng đã xác định.
Kết quả có thể tạo ra những đường cắt sắc nét và bề mặt có hiệu ứng phản chiếu đặc trưng.
Crystal AWR701VP được thiết kế chuyên cho quy trình wheel repair – wheel refurbishment – diamond cutting, giúp các cơ sở sửa chữa có thêm khả năng phục hồi và hoàn thiện mâm xe ngay tại xưởng
AWR701VP sử dụng:
320 mm chuck with 3 extended customized soft jaws
Mâm cặp có đường kính 320 mm, kết hợp với 3 chấu mềm mở rộng được thiết kế tùy chỉnh.
Chấu mềm giúp tăng khả năng kẹp giữ bánh xe trong quá trình gia công.
Đây là bộ phận quan trọng bởi độ ổn định của bánh xe khi quay có ảnh hưởng trực tiếp đến độ chính xác của quá trình dò và phay
AWR701VP sử dụng cast iron gantry structure – kết cấu cổng máy bằng gang.
Kết cấu này được thiết kế nhằm tăng độ cứng vững và ổn định của máy.
Khi trục chính hoạt động ở tốc độ cao, hệ thống kết cấu cứng vững giúp hạn chế rung động không mong muốn.
Đây là yếu tố quan trọng đối với máy phay lazang, bởi rung động trong quá trình gia công có thể ảnh hưởng đến chất lượng đường cắt và bề mặt hoàn thiện
AWR701VP được trang bị:
4-position electric turret – tháp dao điện 4 vị trí.
Tháp dao điện hỗ trợ thay đổi vị trí dao nhanh chóng, giúp giảm thời gian thao tác thủ công.
Kết hợp với ray dẫn hướng tuyến tính độ chính xác cao, hệ thống chuyển động của máy được thiết kế để đạt tốc độ di chuyển nhanh, hoạt động ổn định và có độ bền cao.
Nhà sản xuất cũng nhấn mạnh thiết kế giảm tiếng ồn trong quá trình chuyển động của cơ cấu tháp dao
Máy sử dụng hệ thống điều khiển:
CRYSTAL V3.0/V3.5
Đây là hệ thống điều khiển được phát triển cho các dòng máy sửa chữa lazang Crystal.
AWR701VP sử dụng màn hình máy tính công nghiệp cảm ứng đa điểm, giúp người vận hành thao tác trực tiếp trên giao diện điều khiển.
Máy cũng được trang bị:
Thiết kế này giúp người mới làm quen với máy dễ dàng hơn và giảm sự phức tạp trong quá trình vận hành
Crystal AWR701VP được cung cấp dưới dạng máy hoàn chỉnh.
Sau khi bố trí đúng vị trí, kết nối nguồn điện và thực hiện các bước kiểm tra cần thiết, máy có thể đưa vào vận hành theo hướng dẫn của nhà sản xuất.
Thiết kế này giúp giảm thời gian lắp ráp so với những hệ thống phải ghép nhiều cụm thiết bị riêng biệt.
Việc bảo dưỡng hàng ngày cũng được tối giản, chủ yếu chú trọng kiểm tra máy và bổ sung dầu bôi trơn theo yêu cầu
AWR701VP sử dụng:
Single phase 220V – 50Hz
Ngoài ra, nhà sản xuất có cung cấp tùy chọn 110V.
Nguồn điện 1 pha 220V là một lợi thế đối với các gara và xưởng sửa chữa tại Việt Nam vì phù hợp với hệ thống điện dân dụng và nhiều mô hình nhà xưởng hiện nay
| Thông số | Crystal AWR701VP |
|---|---|
| Tên máy | Máy phay sửa chữa lazang trục đứng |
| Model | AWR701VP |
| Thương hiệu | Crystal |
| Hệ thống điều khiển | CRYSTAL V3.0/V3.5 |
| Đường kính gia công tối đa | 730 mm |
| Khả năng gia công | Lên đến 30 inch |
| Mâm cặp | 320 mm |
| Chấu kẹp | 3 chấu mở rộng tùy chỉnh |
| Tốc độ trục chính | 10–850 vòng/phút |
| Tháp dao | Tháp dao điện 4 vị trí |
| Phương pháp dò | Đầu dò tiếp xúc Ruby |
| Màn hình | Máy tính công nghiệp cảm ứng đa điểm |
| Ngôn ngữ | Hỗ trợ nhiều ngôn ngữ |
| Nguồn điện | 1 pha 220V – 50Hz |
| Tùy chọn điện áp | 110V |
| Kích thước máy | 1120 × 850 × 1730 mm |
| Kích thước đóng gói | 1260 × 1010 × 2140 mm |
| Trọng lượng tịnh | 490 kg |
| Trọng lượng cả bao bì | 580 kg |
| Ứng dụng | Phay sửa chữa, phục hồi mâm hợp kim nhôm, diamond cutting |
| Thông số | Crystal AWR701VP |
|---|---|
| Tên máy | Máy phay sửa chữa lazang trục đứng |
| Model | AWR701VP |
| Thương hiệu | Crystal |
| Hệ thống điều khiển | CRYSTAL V3.0/V3.5 |
| Đường kính gia công tối đa | 730 mm |
| Khả năng gia công | Lên đến 30 inch |
| Mâm cặp | 320 mm |
| Chấu kẹp | 3 chấu mở rộng tùy chỉnh |
| Tốc độ trục chính | 10–850 vòng/phút |
| Tháp dao | Tháp dao điện 4 vị trí |
| Phương pháp dò | Đầu dò tiếp xúc Ruby |
| Màn hình | Máy tính công nghiệp cảm ứng đa điểm |
| Ngôn ngữ | Hỗ trợ nhiều ngôn ngữ |
| Nguồn điện | 1 pha 220V – 50Hz |
| Tùy chọn điện áp | 110V |
| Kích thước máy | 1120 × 850 × 1730 mm |
| Kích thước đóng gói | 1260 × 1010 × 2140 mm |
| Trọng lượng tịnh | 490 kg |
| Trọng lượng cả bao bì | 580 kg |
| Ứng dụng | Phay sửa chữa, phục hồi mâm hợp kim nhôm, diamond cutting |
Máy có thể phù hợp với:
Mâm hợp kim nhôm là một trong những bộ phận có ảnh hưởng lớn đến ngoại hình của xe. Sau thời gian sử dụng, bề mặt mâm có thể bị trầy xước, xuống cấp hoặc cần phục hồi sau quá trình sửa chữa.
Thay vì chỉ thực hiện các phương pháp xử lý thủ công, việc đầu tư máy phay lazang chuyên dụng giúp xưởng xây dựng quy trình gia công có tính hệ thống hơn.
Với AWR701VP, xưởng có thể thực hiện các công đoạn:
Kiểm tra mâm → cố định bánh → dò biên dạng → thiết lập thông số → phay bề mặt → kiểm tra thành phẩm → hoàn thiện.
Việc tích hợp máy phay CNC vào quy trình sửa chữa cũng giúp mở rộng danh mục dịch vụ của gara.
| Nhu cầu của gara | Giải pháp trên AWR701VP |
|---|---|
| Không gian xưởng hạn chế | Thiết kế nhỏ gọn, diện tích khoảng 0,95 m² |
| Cần di chuyển máy | Có caster điều chỉnh |
| Sửa chữa mâm kích thước lớn | Gia công lên đến 30 inch |
| Cần xác định biên dạng chính xác | Đầu dò Ruby |
| Cần phay theo đường cong mâm | Hệ thống dò và cắt tự động |
| Cần thay dao nhanh | Tháp dao điện 4 vị trí |
| Cần vận hành trực quan | Màn hình cảm ứng công nghiệp |
| Cần dùng trong gara | Nguồn điện 220V 1 pha |
| Dịch vụ sửa chữa lưu động | Thiết kế nhỏ gọn, có khả năng di chuyển |
| Cần giảm thao tác thủ công | Hệ thống CNC và tự động hóa |
Để vận hành máy an toàn và đạt hiệu quả, người sử dụng cần được đào tạo và tuân thủ tài liệu kỹ thuật của nhà sản xuất.
Quy trình cơ bản có thể thực hiện theo các bước:
Kiểm tra nguồn điện, hệ thống điều khiển, tháp dao, đầu dò Ruby, mâm cặp và các bộ phận chuyển động.
Đưa bánh xe lên vị trí làm việc và sử dụng 3 chấu mềm để kẹp giữ chắc chắn.
Đảm bảo bánh xe được định tâm và kẹp chắc trước khi bắt đầu quay trục chính.
Bật máy và hệ thống CRYSTAL V3.0/V3.5.
Nhập hoặc lựa chọn các thông số cần thiết cho quá trình dò và gia công theo hướng dẫn kỹ thuật.
Đầu dò Ruby tiếp xúc với bề mặt mâm để xác định đường cong và khu vực cần phay.
Thiết lập tốc độ dò, tốc độ cắt, độ sâu và số lần cắt theo yêu cầu của từng loại mâm.
Khởi động chu trình gia công và theo dõi hoạt động của máy trong suốt quá trình.
Sau khi hoàn thành, kiểm tra bề mặt mâm và đảm bảo kết quả gia công đáp ứng yêu cầu.
Lưu ý: Người vận hành cần được đào tạo trước khi sử dụng máy. Không đưa tay hoặc dụng cụ vào vùng gia công khi máy đang hoạt động
Để máy hoạt động ổn định và duy trì độ chính xác, cần thực hiện bảo dưỡng định kỳ.
Các công việc cơ bản gồm:
Việc vệ sinh và bảo dưỡng đúng cách giúp hạn chế bụi kim loại, phoi nhôm và các yếu tố có thể ảnh hưởng đến độ chính xác của thiết bị
Sự kết hợp giữa thiết kế nhỏ gọn, khả năng di chuyển, công nghệ CNC, đầu dò Ruby, tháp dao điện 4 vị trí và khả năng gia công mâm lên đến 30 inch giúp AWR701VP hướng tới nhu cầu thực tế của các cơ sở sửa chữa bánh xe hiện đại.
Đặc biệt, khả năng bố trí máy trên xe bảo dưỡng lưu động mở ra thêm hướng kinh doanh dịch vụ sửa chữa mâm xe tại nhiều địa điểm.
Đối với các gara đang muốn phát triển dịch vụ wheel repair – wheel refurbishment – diamond cutting, AWR701VP có thể được tích hợp cùng máy nắn mâm, máy tháo lốp, máy cân bằng lốp, thiết bị đánh bóng và các thiết bị phục hồi mâm khác để xây dựng một dây chuyền dịch vụ tương đối hoàn chỉnh
Thiết bị ô tô Thuận Thành cung cấp các dòng máy sửa chữa, phục hồi và gia công lazang dành cho gara ô tô, trung tâm lốp và xưởng dịch vụ tại Việt Nam.
Với Crystal AWR701VP, khách hàng có thể lựa chọn thiết bị phù hợp cho nhu cầu:
Khi đầu tư máy, khách hàng nên xác định trước loại mâm thường gia công, kích thước bánh xe, công suất dịch vụ dự kiến, diện tích xưởng và nhu cầu sửa chữa cố định hay lưu động để lựa chọn cấu hình phù hợp.
Thiết bị ô tô Thuận Thành – Nhập khẩu và phân phối thiết bị sửa chữa ô tô, thiết bị sửa chữa và phục hồi lazang.
Liên hệ tư vấn và đặt hàng:
Mr. Vĩnh: 0902 640 600 – 0965 406 062
The Crystal AWR701VP Vertical Wheel Repair Machine is a compact CNC alloy wheel repair machine designed for diamond cutting, wheel surface machining and alloy wheel refurbishment.
With a compact footprint of approximately 0.95 m², the AWR701VP is designed to maximize workshop space while providing machining capability for wheels up to 30 inches.
The machine can also be used for mobile wheel repair applications and can be installed on a mobile maintenance vehicle when the vehicle structure, power supply and safety requirements are properly designed.
Control System: CRYSTAL V3.0/V3.5
Max. Machining Wheel Diameter: 730 mm
Chuck: 320 mm
Chuck Jaws: 3 extended customized soft jaws
Spindle Speed: 10–850 rpm
Tool Holder: 4-position electric turret
Detection: Ruby contact probe
Power Supply: Single-phase 220V 50Hz
Optional Voltage: 110V
Machine Size: 1120 × 850 × 1730 mm
Packing Size: 1260 × 1010 × 2140 mm
Net Weight: 490 kg
Gross Weight: 580 kg
The Crystal AWR701VP can be used for:
The Crystal AWR701VP combines compact design, CNC control, high-precision Ruby probing and mobile application capability, making it a practical solution for professional alloy wheel repair and refurbishment services.
For Crystal AWR701VP quotation, technical consultation and factory order in Vietnam, please contact Thiết bị ô tô Thuận Thành.
Mr. Vĩnh: +84 902 640 600 | +84 965 406 062
THÔNG TIN THAM KHẢO CHÍNH XÁC TỪ NHÀ MÁY TAIAN CRYSTAL:
Vertical Wheel Repair Machine AWR701VP
AWR701VP diamond cutting wheel repair machine is designed for mobile wheel repair by Crystal. This machine has a small body, while cutting capacity is 30’’. It can be mounted on a mobile maintenance truck to provide fast wheel repair service. Easy operation, high accurate and more humanized design. This product has absorbed the feedback from Crystal customers over the past 13 years, also the Crystal's core technologies.
Product Features
The rear and left side can be against the wall or the carriage, set with adjustable casters, easy to move and the space occupied is only 0.95m², which makes it more applicable and flexible.
High-precision ruby detection, perfectly restore the original curve. The detection and cutting speed are adjustable. Auto repetitive cutting, depth and times customizable.
Multi-touch industrial PC controller, build in Crystal Newest system with more functions. Wireless mouse and keyboard, convenient to use.
13’’ chuck with 3 customized soft jaws , strong grip strength. The max. cutting size is 30’’, can cut max. 820mm without removing the tire from the wheel.
Cast iron gantry structure provides stronger stability and rigidity. No tremble even running under high speed, the cutting effect can be 100% guaranteed.
Complete machine delivered, plug and start, easy to learn, simple to operate. Daily maintenance only requires adding lubricating oil.
High-precision linear guide rails, electric 4-station turret, no noise, fast speed, more durable.
Specifications
Control system: CRYSTAL V3.0/V3.5
Max. machining wheel diameter:730mm
Chuck & claw: 320 mm chuck with 3 extended claw
Range of spindle speed: 10-850rpm
Type of tool holder: 4 position electric turret
Detection method: Ruby contact probe
Power supply: Single phase 220V 50Hz (110V available)
Multi-languages: Supported
Machine/Packing size (L*W*H): 1120*850*1730/1260*1010*2140mm
Net/Gross weight: 490/580Kg
