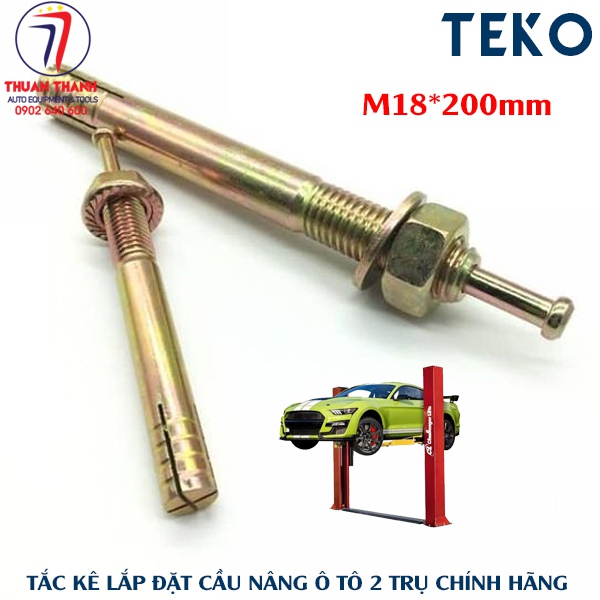

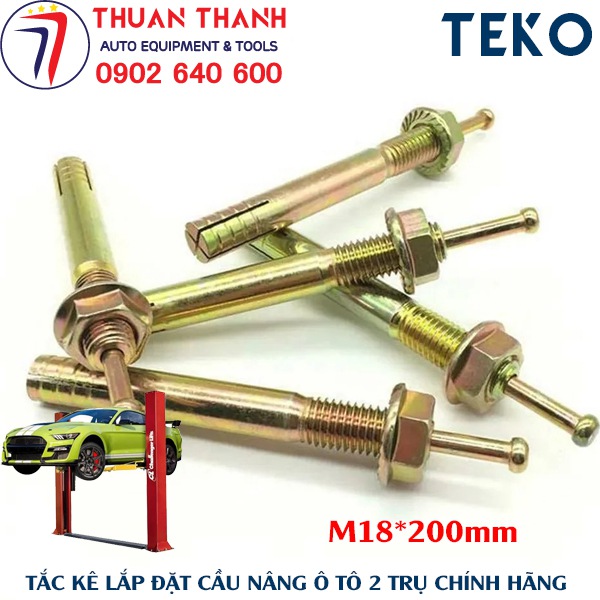

Tắc Kê Đinh Lắp Cầu Nâng Ô Tô 2 Trụ Cáp Dưới M18×200mm – Tắc Kê Nở Sắt Loại Đặc Biệt

Tắc kê đinh lắp cầu nâng ô tô M18×200mm là loại tắc kê nở sắt kích thước đặc biệt, được sử dụng cho các công trình lắp đặt cầu nâng ô tô 2 trụ, cầu nâng 4 trụ, thang nâng ô tô và nhiều thiết bị garage yêu cầu độ liên kết chắc chắn cao với nền bê tông.

Đặc biệt, size M18×200mm được nhiều kỹ thuật viên lựa chọn cho cầu nâng ô tô 2 trụ cáp dưới, cầu nâng 2 trụ giằng dưới trong những trường hợp cần tăng chiều dài neo xuống nền bê tông hoặc nền garage có lớp gạch men, lớp hồ cán nền.

Sản phẩm sử dụng nguyên lý đóng đinh bằng búa để tạo nở, giúp tắc kê bám chắc vào thành lỗ bê tông khi được lắp đặt đúng kỹ thuật.

Thiết bị ô tô Thuận Thành cung cấp tắc kê M18×200mm cho garage, xưởng dịch vụ, đơn vị lắp đặt cầu nâng và anh em kỹ thuật có nhu cầu mua mới hoặc thay thế tắc kê cũ.

Tắc kê M18×200mm có gì đặc biệt?

So với tắc kê M18×160mm, phiên bản M18×200mm có chiều dài lớn hơn, phù hợp với những vị trí lắp đặt cần chiều sâu neo lớn hơn hoặc nền có thêm lớp hoàn thiện phía trên.

Đây là lý do M18×200mm thường được quan tâm khi lắp đặt:

• Cầu nâng ô tô 2 trụ cáp dưới.
• Cầu nâng ô tô 2 trụ giằng dưới.
• Cầu nâng ô tô 2 trụ giằng trên.
• Cầu nâng ô tô 2 trụ cáp trên.
• Cầu nâng ô tô 4 trụ.
• Thang nâng ô tô.
• Một số thiết bị nâng hạ và máy móc cần liên kết chắc chắn với nền bê tông.

Lưu ý quan trọng: Không phải mọi cầu nâng đều bắt buộc sử dụng M18×200mm. Kích thước tắc kê phải được xác nhận theo model cầu nâng, thiết kế chân đế, bản vẽ lắp đặt và yêu cầu của nhà sản xuất

Vì sao cầu nâng 2 trụ cáp dưới nên quan tâm đến tắc kê M18×200mm?

Đối với cầu nâng ô tô 2 trụ cáp dưới, phần liên kết giữa hai trụ và nền có vai trò đặc biệt quan trọng.

Một số thiết kế cầu nâng 2 trụ có thanh ngang hoặc kết cấu liên kết phía trên, trong khi cầu nâng 2 trụ cáp dưới không sử dụng thanh ngang phía trên theo kiểu kết cấu đó.

Vì vậy, khi lựa chọn tắc kê, cần đặc biệt quan tâm đến:

• Độ chắc chắn của chân trụ.
• Chiều sâu neo xuống nền.
• Chất lượng bê tông.
• Khoảng cách giữa các tắc kê.
• Độ phẳng của nền.
• Kết cấu chân đế cầu nâng.
• Yêu cầu kỹ thuật của nhà sản xuất.

Trong những trường hợp được nhà sản xuất hoặc đơn vị lắp đặt xác định cần tăng chiều dài tắc kê, M18×200mm là lựa chọn đáng cân nhắc.

M18×200mm – chiều dài neo lớn hơn

Chiều dài 200mm cho phép bố trí phần neo sâu hơn so với loại M18×160mm, đặc biệt hữu ích khi điều kiện nền và thiết kế lắp đặt yêu cầu chiều sâu neo lớn hơn.

Tuy nhiên, tắc kê dài hơn không tự động có nghĩa là cầu nâng an toàn hơn. Độ an toàn phụ thuộc tổng thể vào chất lượng nền, thiết kế cầu nâng, số lượng và vị trí tắc kê, phương pháp thi công và yêu cầu của nhà sản xuất.

Vì sao nền garage lát gạch cần quan tâm đến M18×200mm?

Đây là tình huống khá phổ biến khi lắp đặt cầu nâng trong garage đã hoàn thiện nền.

Nhiều garage có cấu tạo:

Nền bê tông → lớp hồ/cán nền → lớp gạch men

Tổng chiều cao của lớp hồ và gạch có thể khoảng 4–5cm tùy công trình.

Khi lắp chân cầu nâng, kỹ thuật viên cần xác định chính xác độ sâu neo thực tế vào bê tông chịu lực, không được chỉ tính từ bề mặt gạch hoàn thiện.

Ví dụ, nếu bề mặt garage đã có lớp gạch men và hồ cán nền dày, việc sử dụng tắc kê có chiều dài lớn hơn như M18×200mm có thể phù hợp hơn trong trường hợp bản vẽ hoặc nhà sản xuất yêu cầu chiều dài neo này.

Điều quan trọng nhất

Không nên hiểu rằng cứ nền có gạch là bắt buộc dùng M18×200mm.

Trước khi khoan cần xác định:

• Tổng chiều dày gạch + hồ.
• Chiều dày bê tông thực tế.
• Vị trí cốt thép.
• Chiều sâu lỗ khoan cho phép.
• Chiều sâu neo yêu cầu.
• Khoảng cách lỗ đến mép nền.
• Yêu cầu của nhà sản xuất cầu nâng.

Mục tiêu là bảo đảm phần neo thực sự làm việc trong nền bê tông đủ khả năng chịu lực.

Thông số kỹ thuật tắc kê M18×200mm

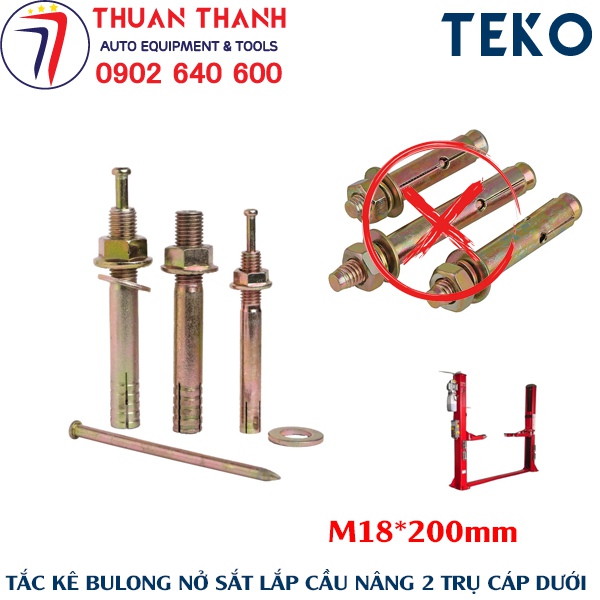

Cấu tạo tắc kê đinh nở M18×200mm

Bộ tắc kê gồm các thành phần chính:

1. Thân tắc kê M18×200mm

Thân bằng thép hợp kim, đường kính danh nghĩa 18mm, chiều dài 200mm.

Phần thân có thiết kế nở giúp tạo liên kết cơ khí với thành lỗ bê tông khi đinh nở được đóng vào đúng vị trí.

2. Đinh đóng nở bằng búa

Đinh đóng được đưa vào thân tắc kê và đóng bằng búa với lực dứt khoát, giúp phần nở của tắc kê mở rộng.

3. Tán ren M18

Tán ren dùng để liên kết và cố định chi tiết chân cầu nâng theo cấu hình của từng model.

Mũi khoan sử dụng cho tắc kê M18×200mm

Theo cấu hình sản phẩm, mũi khoan được sử dụng tham khảo:

M19×200mm

hoặc

M20×250mm

Tuy nhiên, kích thước mũi khoan thực tế cần được đối chiếu với thông số kỹ thuật của chính loại tắc kê và yêu cầu lắp đặt của nhà sản xuất cầu nâng.

Không nên tự ý thay đổi đường kính hoặc chiều sâu lỗ khoan chỉ để tắc kê dễ đưa vào.

Đối với cầu nâng ô tô, việc khoan phải bảo đảm đúng:

• Đường kính lỗ.
• Chiều sâu lỗ.
• Vị trí lỗ.
• Khoảng cách giữa các lỗ.
• Khoảng cách từ lỗ đến mép bê tông

Hướng dẫn lắp đặt tắc kê M18×200mm

Bước 1: Kiểm tra nền trước khi lắp

Kiểm tra nền bê tông và xác định vị trí chân cầu nâng.

Đặc biệt với garage lát gạch, cần xác định chiều dày:

Gạch + lớp hồ/cán nền + bê tông.

Không được mặc định toàn bộ chiều sâu từ mặt gạch đều là phần bê tông chịu lực.

Bước 2: Định vị chân cầu nâng

Đặt chân trụ đúng vị trí theo bản vẽ hoặc hướng dẫn lắp đặt của nhà sản xuất.

Đánh dấu chính xác các vị trí cần khoan.

Bước 3: Kiểm tra vị trí khoan

Trước khi khoan cần kiểm tra để tránh các vị trí có thể ảnh hưởng bởi:

• Cốt thép.
• Đường điện.
• Đường ống.
• Khu vực bê tông bị nứt hoặc xuống cấp.

Nếu phát hiện nền không đạt yêu cầu, cần xử lý nền hoặc tham khảo kỹ thuật trước khi lắp đặt.

Bước 4: Khoan lỗ

Sử dụng mũi khoan bê tông phù hợp.

Mũi tham khảo:

M19×200mm hoặc M20×250mm.

Khoan thẳng, đúng tâm và đạt chiều sâu theo yêu cầu kỹ thuật.

Bước 5: Vệ sinh lỗ khoan

Đây là bước rất quan trọng.

Sau khi khoan cần loại bỏ bụi bê tông và mạt khoan trong lỗ.

Có thể sử dụng phương pháp phù hợp như:

thổi bụi → làm sạch → kiểm tra lại chiều sâu lỗ.

Lỗ khoan quá nhiều bụi có thể ảnh hưởng đến quá trình nở và khả năng liên kết của tắc kê.

Bước 6: Đưa tắc kê vào lỗ

Đặt tắc kê M18×200mm vào đúng vị trí.

Đảm bảo thân tắc kê nằm đúng chiều và đủ sâu theo yêu cầu.

Bước 7: Đóng đinh nở bằng búa

Dùng búa phù hợp để đóng đinh dứt khoát, giúp cơ cấu nở làm việc.

Không nên đóng lệch, đóng xiên hoặc sử dụng lực không phù hợp làm ảnh hưởng đến tắc kê.

Bước 8: Lắp chân cầu nâng

Sau khi tắc kê được cố định, tiến hành lắp chân trụ cầu nâng và các chi tiết liên kết theo hướng dẫn của nhà sản xuất.

Bước 9: Siết và kiểm tra

Siết liên kết theo đúng yêu cầu kỹ thuật của cầu nâng.

Sau đó kiểm tra:

• Chân trụ.
• Độ phẳng.
• Độ chắc chắn.
• Vị trí tắc kê.
• Các điểm liên kết.
• Hệ thống cáp/xích.
• Khả năng vận hành của cầu nâng.

Không đưa cầu nâng vào nâng xe nếu chưa hoàn tất kiểm tra an toàn

Tắc kê M18×200mm phù hợp với những loại cầu nâng nào?

M18×200mm có thể được sử dụng trong các ứng dụng như:

Cầu nâng ô tô 2 trụ cáp dưới

Đây là ứng dụng được nhiều garage quan tâm, đặc biệt khi cần chiều dài neo lớn hơn hoặc nền có lớp hoàn thiện.

Cầu nâng ô tô 2 trụ giằng dưới

Có thể sử dụng khi kích thước tắc kê phù hợp với thiết kế chân trụ và yêu cầu của nhà sản xuất.

Cầu nâng ô tô 2 trụ cáp trên

Có thể sử dụng khi thiết kế cầu nâng yêu cầu loại tắc kê này.

Cầu nâng ô tô 2 trụ giằng trên

Phù hợp trong các trường hợp nhà sản xuất quy định sử dụng tắc kê M18×200mm.

Cầu nâng ô tô 4 trụ

Có thể sử dụng cho một số kết cấu cần cố định chân hoặc thiết bị xuống nền theo yêu cầu kỹ thuật.

Thang nâng ô tô

Có thể ứng dụng cho một số loại thang nâng có yêu cầu liên kết cơ khí với nền bê tông.

Máy móc và thiết bị garage

Ngoài cầu nâng, M18×200mm còn có thể được sử dụng cho một số thiết bị cần độ cứng vững và liên kết nền cao hơn, miễn là kích thước và tải trọng được nhà sản xuất thiết bị cho phép

Vì sao nên chọn đúng tắc kê theo nhà sản xuất?

Cầu nâng ô tô là thiết bị nâng người và phương tiện có tải trọng lớn. Vì vậy, tắc kê không nên được xem là một phụ kiện có thể tùy ý thay thế.

Một loại tắc kê phù hợp cần đồng thời đáp ứng:

Đường kính + chiều dài + chiều sâu neo + nền bê tông + kết cấu chân cầu + khoảng cách lỗ + yêu cầu nhà sản xuất.

Do đó, trước khi mua M18×200mm, khách hàng nên cung cấp:

• Model cầu nâng.
• Hình ảnh chân cầu.
• Loại cầu nâng cáp trên/cáp dưới.
• Loại cầu nâng giằng trên/giằng dưới.
• Độ dày nền.
• Có hoặc không có gạch men.
• Kích thước tắc kê cũ.
• Yêu cầu từ nhà sản xuất.

Thiết bị ô tô Thuận Thành có thể hỗ trợ kiểm tra và tư vấn loại tắc kê phù hợp trước khi khách hàng đặt hàng

An toàn khi lắp đặt tắc kê cầu nâng

Đối với cầu nâng ô tô, không nên chỉ dựa vào việc “đóng tắc kê thật chặt” để đánh giá độ an toàn.

Độ an toàn của hệ thống phụ thuộc vào nhiều yếu tố:

• Thiết kế cầu nâng.
• Chất lượng thép.
• Chất lượng nền bê tông.
• Độ sâu neo.
• Đường kính tắc kê.
• Khoảng cách các tắc kê.
• Vị trí lắp đặt.
• Chất lượng thi công.
• Tải trọng cầu nâng.
• Việc bảo trì và kiểm tra định kỳ.

M18×200mm là loại tắc kê kích thước đặc biệt, nhưng chỉ phát huy hiệu quả khi được lựa chọn và lắp đặt đúng theo yêu cầu kỹ thuật

Mua tắc kê M18×200mm ở đâu?

Công ty TNHH Thiết bị ô tô Thuận Thành cung cấp tắc kê đinh nở sắt M18×200mm phục vụ các garage ô tô, xưởng dịch vụ, đơn vị lắp đặt cầu nâng và kỹ thuật viên sửa chữa thiết bị garage.

Sản phẩm phù hợp cho nhu cầu:

Lắp cầu nâng mới → thay tắc kê cũ → di dời cầu nâng → lắp lại cầu nâng → cải tạo nền garage → thay thế tắc kê không còn sử dụng được.

Khách hàng cần tư vấn cách lắp đặt hoặc xác định loại tắc kê phù hợp có thể liên hệ trực tiếp:

Mr. Vĩnh – Thiết bị ô tô Thuận Thành

???? 0902 640 600
???? 0965 406 062

Website: www.tekolift.vn

English Product Description

Special M18×200mm Hammer Drive Expansion Anchor for Automotive Lifts

M18×200mm Special Expansion Anchor Bolt for Two-Post Car Lifts is a heavy-duty mechanical expansion anchor designed for fixing automotive lifting equipment to suitable concrete floors.

This special 200mm-long anchor can be used for various automotive workshop equipment when the manufacturer's installation requirements specify this size.

It is particularly suitable for applications involving:

• Two-post car lifts with lower cable systems.
• Two-post car lifts with lower cross beam systems.
• Two-post car lifts with upper cable systems.
• Two-post car lifts with upper cross beam systems.
• Four-post vehicle lifts.
• Automotive lifting platforms.
• Vehicle service lifts.
• Other workshop machinery requiring strong floor anchoring

Why Choose M18×200mm for a Two-Post Car Lift?

Compared with a shorter M18×160mm anchor, the M18×200mm model provides a longer anchor body, which may be required when a greater embedment depth is specified by the lift manufacturer.

This is especially important for some two-post lower-cable lift designs, where the upper structure does not provide the same type of connection between the two columns.

The correct anchor specification should therefore be selected according to the lift manufacturer's installation manual and structural requirements

M18×200mm for Tiled Garage Floors

Many automotive workshops have finished floors consisting of:

Concrete floor + cement screed + ceramic floor tiles.

The tile and screed layer may add approximately 40–50mm to the finished floor level.

In this situation, the installer must make sure that the anchor reaches the required depth inside the structural concrete.

The longer M18×200mm expansion anchor can be considered when the installation design requires a longer anchor because of the finished floor thickness.

Important: The anchor length must not be selected only because the floor has tiles. The actual concrete thickness, embedment depth, lift design and manufacturer's requirements must always be checked

Technical Specifications

Installation Guide

1. Check the concrete floor

Verify concrete strength, thickness and structural condition before drilling.

2. Mark the anchor positions

Position the lift base plates according to the manufacturer's installation drawing.

3. Drill the holes

Use a suitable concrete drill bit. The recommended sizes for this product are:

M19×200mm or M20×250mm.

Always verify the final drilling specification against the anchor manufacturer's and vehicle lift manufacturer's requirements.

4. Clean the holes

Remove concrete dust and drilling debris before installing the anchor.

5. Insert the anchor

Insert the M18×200mm expansion anchor into the prepared hole to the required depth.

6. Hammer the expansion pin

Use a suitable hammer and apply firm, controlled blows to activate the expansion mechanism.

7. Install the lift base

Position the lift column base and install the corresponding fastening components.

8. Final inspection

Check the anchor positions, base plate, column alignment and all fastening points before operating the vehicle lift

Important Safety Notice

Automotive lifts are load-bearing equipment. Correct anchor selection and installation are essential.

The M18×200mm anchor should only be used when it matches the technical requirements of the specific lift model.

The installer should verify:

• Concrete strength.
• Concrete thickness.
• Required embedment depth.
• Anchor diameter.
• Anchor spacing.
• Edge distance.
• Lift manufacturer's specifications.
• Installation method.

Using a longer anchor does not automatically make a lift safer. Correct engineering specifications and proper installation are the key factors.
