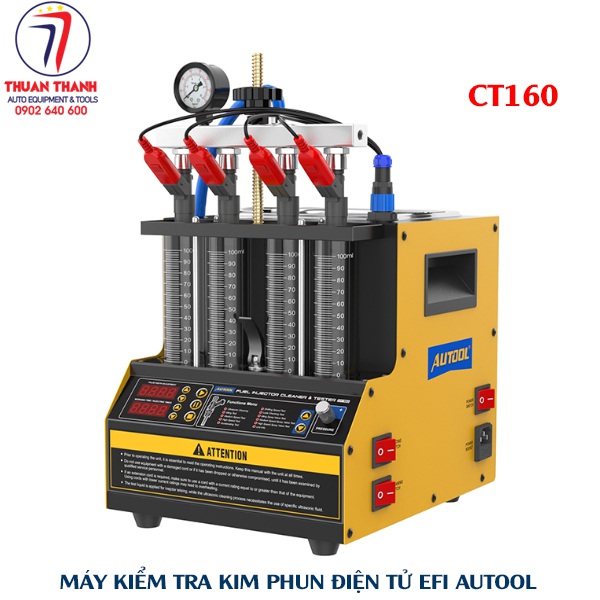

Máy súc béc kim phun điện tử xe ô tô Autool CT160 4 béc

Máy kiểm tra và làm sạch kim phun bằng sóng siêu âm cho xe ô tô là một thiết bị chuyên dụng trong lĩnh vực bảo dưỡng động cơ. Thiết bị này giúp kiểm tra hiệu suất làm việc của kim phun và làm sạch cặn bẩn, tạp chất bám trong kim phun nhiên liệu (injector) bằng công nghệ sóng siêu âm.

Chức năng chính của máy:

1. Kiểm tra kim phun:

   • Đo lượng phun, dạng tia phun.

   • Kiểm tra độ kín, rò rỉ.

   • Đánh giá hiệu suất từng kim phun.

2. Làm sạch bằng sóng siêu âm:

   • Sử dụng bể chứa dung dịch tẩy rửa chuyên dụng.

   • Sóng siêu âm tạo ra các bọt khí li ti va chạm mạnh, đánh bật cặn bẩn và carbon tích tụ trong kim phun.

   • Không làm hư hại kim phun nhờ thao tác nhẹ nhàng nhưng hiệu quả.

3. Chế độ mô phỏng hoạt động động cơ:

   • Thiết lập tần số phun khác nhau (mô phỏng các điều kiện hoạt động như tăng tốc, chạy không tải…).

   • Đảm bảo kim phun hoạt động ổn định ở các chế độ.

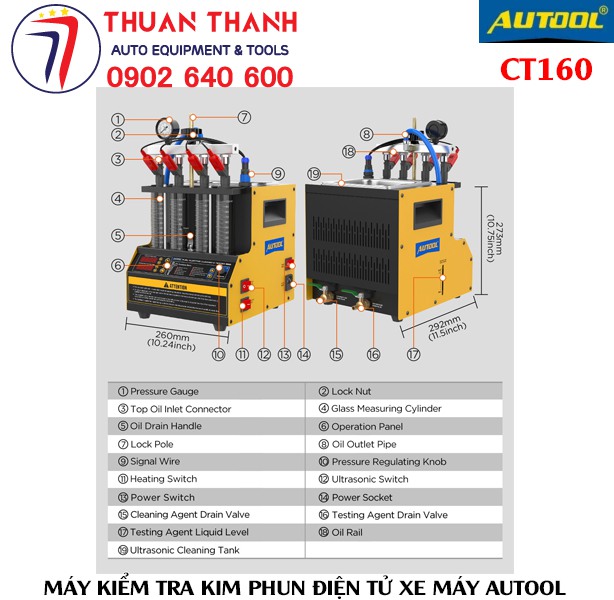

Cấu tạo cơ bản:

• Bể rửa siêu âm.

• Bộ điều khiển điện tử (có thể là màn hình LCD, nút điều chỉnh).

• Cốc đo lưu lượng phun.

• Dây kết nối kim phun (tùy theo loại đầu phun: BOSCH, DENSO, DELPHI…).

• Máy bơm và hệ thống mô phỏng áp suất.

Lợi ích:

• Tiết kiệm nhiên liệu nhờ kim phun sạch, hoạt động tối ưu.

• Tăng tuổi thọ động cơ, giảm hao mòn.

• Phát hiện sớm lỗi, tránh hư hỏng nặng.

• Bảo vệ môi trường bằng cách giảm khí thải không cháy hết.

Một số dòng máy phổ biến trên thị trường:

• Launch CNC-602A

• Autool CT-200, CT160, CT150

• Jet Cleaner & Tester CT400

• OTC hoặc Bosch dòng chuyên nghiệp

Autool CT160 là dòng máy được thiết kế với tính năng nỗi bật đáp ứng nhu cầu làm việc kiểm tra và đánh giá chất lượng kim phun đang hoạt động thực tế ở trên xe ô tô với các kim phun điện tử EFI hiện đại nhanh chóng với 2 chức năng cơ bản là: làm sạch bằng sóng siêu âm và bơm nén áp suất giả lập tần số kiểm tra hình dáng tia phun như đang làm việc thực tế trên xe ô tô

Những tính năng nổi bật của máy kiểm tra kim phun xe ô tô CT160 từ Autool

- Kiểm tra một lượt 4 kim phun ( 4 béc phun):

Có thể sử dụng cùng lúc 4 béc phun kiểm tra với chức năng tương tự nhau được cài đặt sẵn lập trình trên máy nhằm tối ưu quan sát sự đồng đều của kim phun máy 1-2-3-4 có sự khác biệt gì nhau không

Có thể gắn kim phun mới so sánh kiểm tra tương tự với kim phun cũ và đánh giá trực tiếp ghi nhận lại bằng video hoặc hình ảnh cho khách dễ quan sát trực tiếp

- Rửa bằng sóng siêu âm kim phun làm sạch đơn giản:

Kim phun có thể được vệ sinh và làm sạch sâu bên trong với sóng siêu âm cực mạnh từ bộ tạo sóng siêu âm ở trên thiết bi kết hợp tích hợp sẵn chỉ với vài bước gắn và nhấn nút đơn giản

Công nghệ làm sạch sâu vết bẩn với sóng siêu âm là công nghệ đã được áp dụng trên nhiều dòng máy chuyên tẩy rửa thiết bị hiện nay có thể áp dụng làm sạch không cần tác động từ tay con người và không làm trầy tróc chi tiết máy

- Chương trình cài đặt sẵn tự động với tính năng mô phỏng cao cấp:

Tất cả tính năng kiểm tra kim phun được mô tả cần thiết đã được lập trình và mô phỏng với chương trình cài đặt sẵn cho anh em thợ vận hành sử dụng làm việc hiệu quả cao

Những tính năng cơ bản như: kiểm tra áp lực kim phun không bị rò rỉ, kiểm tra hình dạng tia phun, kiểm tra lưu lượng phun, kiểm tra tốc độ và tần số đáp ứng kim phun.

Lưu ý chính khi sử dụng máy vệ sinh và kiểm tra kim phun điện tử EFI

Khi sử dụng máy vệ sinh và kiểm tra kim phun điện tử EFI (Electronic Fuel Injection), cần tuân thủ một số lưu ý quan trọng để đảm bảo an toàn, hiệu quả và tránh hư hại thiết bị hoặc kim phun. Dưới đây là các điểm cần lưu ý:

1. Đảm bảo an toàn trước khi vận hành:

• Ngắt kết nối ắc quy của xe trước khi tháo kim phun.

• Đeo găng tay và kính bảo hộ, tránh tiếp xúc với dung dịch vệ sinh và nhiên liệu.

• Đặt máy ở nơi thông thoáng, tránh gần nguồn lửa vì dễ bắt cháy (dung môi vệ sinh dễ bay hơi).

2. Sử dụng đúng dung dịch và linh kiện:

• Chỉ dùng dung dịch chuyên dụng cho bể siêu âm và kiểm tra phun (ví dụ: dung dịch tẩy carbon cho kim phun).

• Không sử dụng xăng, dầu hoặc chất lạ khác – có thể gây ăn mòn hoặc cháy nổ.

• Sử dụng đầu nối phù hợp với loại kim phun (Bosch, Denso, Delphi...).

3. Kiểm tra kỹ trước khi test:

• Đảm bảo kim phun không bị nứt, rò rỉ hoặc biến dạng.

• Gắn kim phun chắc chắn vào đầu nối và cốc đo lưu lượng.

• Kiểm tra áp suất nhiên liệu đầu vào đúng với tiêu chuẩn của nhà sản xuất (thường từ 2.5 – 3.5 bar).

4. Trong quá trình vệ sinh bằng sóng siêu âm:

• Không chạy sóng siêu âm quá lâu (thường từ 10–15 phút/lần).

• Đảm bảo kim phun ngập hoàn toàn trong dung dịch khi rửa.

• Sau khi vệ sinh, nên xịt sạch bằng khí nén để làm khô và kiểm tra lại bằng mắt thường.

5. Sau khi kiểm tra và vệ sinh:

• Kiểm tra dạng tia phun: phải tỏa hình nón đều, không bị lệch hay nhỏ giọt.

• Đối chiếu lượng phun giữa các kim để phát hiện kim yếu, nghẹt.

• Ghi lại kết quả kiểm tra để so sánh hoặc lưu hồ sơ bảo dưỡng xe.

6. Bảo quản máy:

• Vệ sinh máy định kỳ, nhất là bể siêu âm và cốc đo lưu lượng.

• Không để dung dịch tẩy rửa tồn đọng lâu ngày trong bể.

• Tắt nguồn và rút điện khi không sử dụng.

Tất cả máy kiểm tra kim phun đều có bước vận hành và sử dụng làm việc tương tự nhau, do đó anh em có thể sử dụng Autool CT160 và bảo quản tương tự như các dòng máy khác trên thị trường, luôn luôn lau chùi sạch sẽ, thay thế dung dịch thường xuyên sau khi sử dụng là những bước cơ bản cho vận hành và sử dụng máy kiểm tra súc béc kim phun xe ô tô

Thông số kỹ thuật máy kiểm tra và súc béc kim phun điện tử xe ô tô Autool CT160

Máy kiểm tra kim phun điện tử EFI AUTOOL CT160
Model: CT160
Xuất xứ: Trung quốc
Thương hiệu: Autool
Màu sắc: Vàng
Số lượng kim phun kiểm tra: 4
Nguồn điện 110V/220V士10%
Tần số 50Hz/60Hz
Độ ẩm tương đối <85%
Nhiệt độ môi trường C~40℃
Cường độ từ trường bên ngoài <400A/m
Phạm vi quay 0~7500r/phút
Độ rộng xung PWM 0~20.0ms bước 0.1ms
Cài đặt thời gian làm việc 0~10 phút
Tần số làm sạch 28KHz
Thể tích xi lanh 100ml
Số lần phun ~9900 lần, bước 100ms
Áp suất hệ thống 0~0.6Mpa
Công suất làm sạch siêu âm 70W
Kích thước thiết bị chính 292x260x273mm
Kích thước gói hàng 340x295x360mm
Quy cách đóng gói: dạng hộp gồm máy kiểm tra + súc béc kết hợp

Bảo trì bảo dưỡng máy kiểm tra súc béc kim phun xe ô tô như thế nào

Việc bảo trì bảo dưỡng máy kiểm tra súc béc kim phun (injector cleaner & tester) cho ô tô là rất quan trọng để đảm bảo máy hoạt động chính xác, bền bỉ và mang lại kết quả kiểm tra đáng tin cậy. Dưới đây là hướng dẫn tổng quát các bước bảo trì:

1. Vệ sinh sau mỗi lần sử dụng

• Làm sạch buồng kiểm tra và ống dẫn nhiên liệu bằng dung dịch chuyên dụng hoặc cồn isopropyl để tránh đóng cặn.

• Vệ sinh kim phun nếu sử dụng thử nghiệm chất thật.

• Lau khô máy bằng khăn mềm, tránh để dung dịch còn lại bên trong thiết bị.

2. Kiểm tra định kỳ các bộ phận

• Ống dẫn nhiên liệu và các đầu nối: Đảm bảo không rò rỉ, nứt, lỏng.

• Đồng hồ đo áp suất và van điều áp: Kiểm tra độ chính xác, không bị kẹt hoặc sai số.

• Kim phun thử nghiệm: Kiểm tra phun có đều không, tia phun có hình quạt chuẩn, không bị tắc.

3. Thay thế định kỳ vật tư tiêu hao

• Bộ lọc dung dịch tẩy rửa, ống dẫn dung dịch, ron cao su, gioăng: Cần thay nếu thấy xuống cấp hoặc hỏng hóc.

• Dung dịch làm sạch: Sử dụng loại phù hợp, không để quá lâu gây biến chất.

4. Bảo quản

• Đặt máy ở nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp.

• Không để máy hoạt động quá tải (chạy liên tục nhiều giờ), tránh nóng máy hoặc giảm tuổi thọ bơm.

5. Lập kế hoạch bảo trì định kỳ

• Hàng tuần: Vệ sinh tổng thể, kiểm tra dây dẫn, đầu nối.

• Hàng tháng: Kiểm tra hiệu suất máy, đồng hồ, khả năng phun của kim.

• Hàng quý: Thay lọc, xả hết dung dịch cũ, kiểm tra hiệu chuẩn thiết bị.

Liên hệ mua và hướng dẫn sử dụng máy kiểm tra súc béc kim phun ô tô CT160 Autool TECH

Thiết bị ô tô Thuận Thành chuyên cung cấp máy kiểm tra và súc béc kim phun động cơ xe ô tô xe máy thương hiệu Autool cho anh em sử dụng trong gara sửa chữa ô tô hiện đại

Bộ thiết bị tích hợp sẵn phần mềm điều khiển, máy tạo dao động vệ sinh sóng siêu âm, bơm và mạch điện điều khiển súc béc kim phun rất tiện lợi cho vận hành kiểm tra sửa chữa bảo dưỡng động cơ chuyên sâu

Anh em có thể nhanh chóng kiểm tra đánh giá cơ bản chất lượng kim phun cho hỏng hóc cần thay thế hoặc vệ sinh sâu định kỳ nhằm tối ưu hóa thời gian phun, lưu lượng phun và nhấc kim mở phun trước và trong khi sửa chữa

Máy kiểm tra kim phun Autool CT150, CT160, CT200, CT400, CT450, CT500 là những model sản phẩm được sử dụng thường xuyên cho tất cả garage với kim loại điện tử EFI hoặc kim phun trực tiếp GDI đời mới hiện nay

Thiết bị ô tô Thuận Thành là đơn vị chuyên nhập khẩu cung cấp máy móc chất lượng cao sử dụng cho súc béc kim phun và kiểm tra kim phun động cơ EFI, GDI.. chất lượng cao từ Autool Tech

Sản phẩm có đầy đủ tính năng vận hành, giấy tờ và hiệu quả sử dụng cao liên tục thích hợp đáp ứng yêu cầu về vận hành và sử dụng thiết bị linh hoạt

Ngoài ra chúng tôi còn có cung cấp nhiều sản phẩm khác chuyên dùng cho sửa chữa bảo trì bảo dưỡng ô tô ở trong garage và trung tâm chăm sóc xe như: cầu nâng ô tô 2 tru, cầu nâng ô tô 1 trụ, cầu nâng cắt kéo, máy ra vào vỏ lốp, máy bắn trấu...

Hãy gọi trực tiếp vào số điện thoại 0965406062 để được đội ngũ nhân viên chuyên nghiệp của chúng tôi giải đáp và tư vấn cung cấp thông tin về sản phẩm cho làm việc tốt nhất khi anh em quan tâm vận hành sử dụng cho sửa chữa ô tô

Hãy gọi cho chúng tôi để được tư vấn sản phẩm phù hợp với nhu cầu của bạn
CÔNG TY TNHH THIẾT BỊ Ô TÔ THUẬN THÀNH
Hotline: 0902 640 600 – 0965 40 60 62

Thông tin thêm bằng tiếng Anh - ENGLISH DECRIPTION

Working Principle

The AUTOOL CT160 Fuel Injector Tester & Cleaner combines ultrasonic cleaning technology with microcomputer-controlled fuel pressure closed-loop control. The built-in microcomputer control unit precisely monitors and adjusts the fuel pressure, stably simulating the operation of an automotive engine under various conditions such as idle and high-speed. The ultrasonic cleaning technology effectively removes carbon deposits and oil sludge from the injector, and the heating function significantly enhances cleaning efficiency. Meanwhile, the microcomputer control system ensures stable fuel pressure and precise testing through closed-loop regulation during operation. This seamless integration of cleaning and performance testing greatly improves injector cleaning effectiveness and overall work efficiency.

AUTOOL CT160 Fuel Injector Tester & Cleaner Features

9 Testing Functions:

Idle Speed Test (0-20ms): Simulates engine idle speed operation to test the performance of the fuel injectors.

Medium-Speed Test (0-7.5ms): Simulates engine mid-speed operation to test the fuel injector performance.

High-Speed Test (0-4ms): Simulates engine high-speed operation to test the performance of the fuel injectors.

Acceleration Test: Simulates vehicle’s acceleration state to test the working performance of the fuel injectors.

Shift Speed Test: Simulates the vehicle’s gear-shifting state to test the working performance of the fuel injectors.

Leakage Check Test: Tests the sealing integrity of the fuel injectors.

Idle Spray Test: Simulates the engine’s idle state to test the injector’s spray performance.

Mid-Speed Spray Test: Simulates the engine’s mid-speed state to test the injector’s spray performance.

High-Speed Spray Test: Simulates the engine’s high-speed state to test the injector’s spray performance.

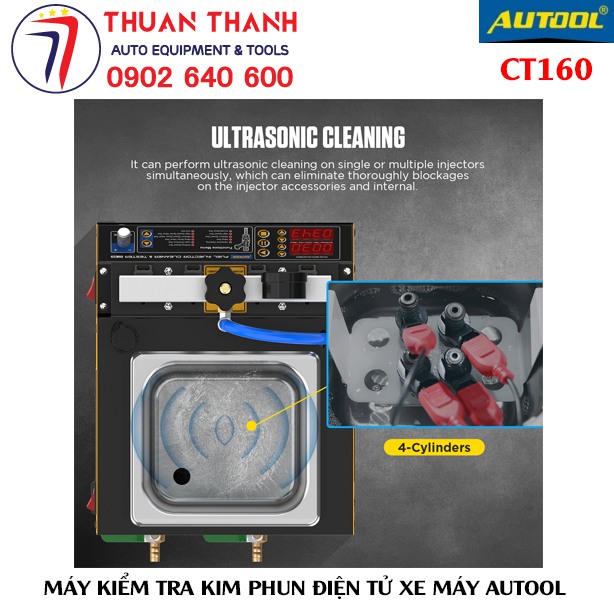

Ultrasonic Deep Cleaning: The CT160 Fuel Injector Tester & Cleaner utilizes pulse signal cables to send signals to the fuel injectors, combined with cleaning fluid and ultrasonic vibration technology. This process efficiently removes carbon deposits and stubborn impurities inside the fuel injectors, ensuring thorough and deep cleaning.

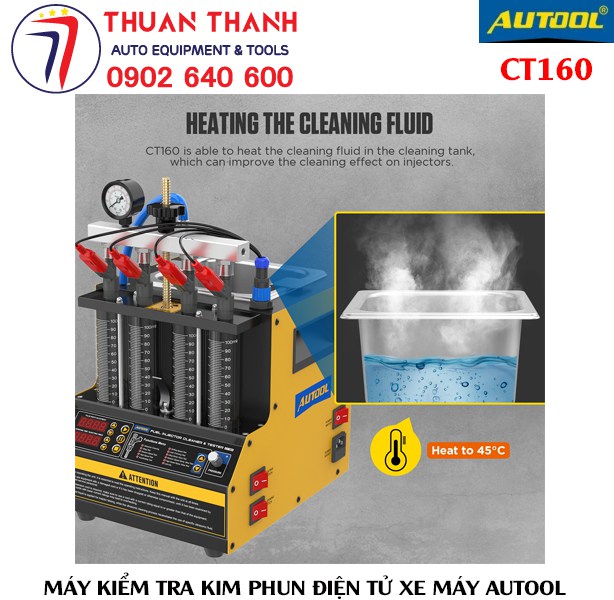

Cleaning Fluid Heating Function: Equipped with a unique heating function, it can heat the cleaning fluid to 40°C, significantly enhancing cleaning effectiveness and thoroughly removing stubborn dirt from the injectors and accessories, ensuring a more efficient cleaning process.

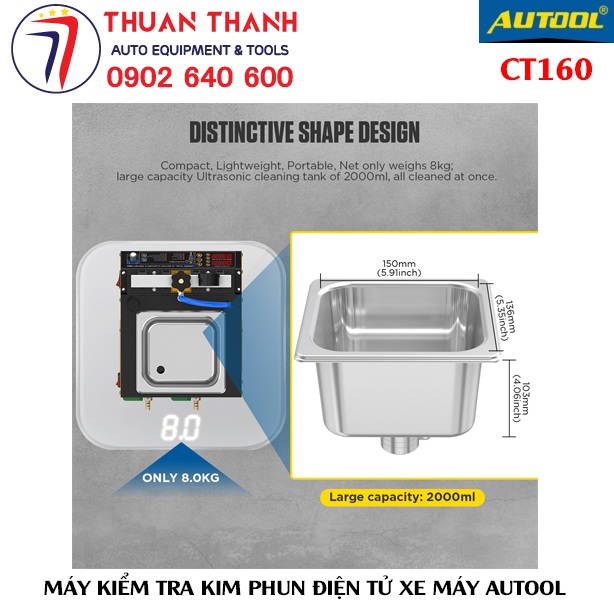

Large Capacity Cleaning Tank: Equipped with an ultrasonic cleaning tank measuring 150x136x103(mm) and a 2000ml capacity, it is not only suitable for cleaning automotive fuel injectors but also capable of cleaning other automotive components.

Multi-Injector Cleaning and Testing: The CT160 Fuel Injector Tester & Cleaner features four independent glass tubes, enabling the simultaneous cleaning and testing of up to four injectors. This greatly enhances cleaning efficiency, streamlines the testing process, and ensures more convenient operation.

Stable and Reliable Pressure: The equipment uses advanced electronic pressure regulation technology to ensure stable and precise fuel pressure at all times. It is equipped with a high-quality fuel pump, ensuring reliable performance and supporting long-term stable operation of the equipment.

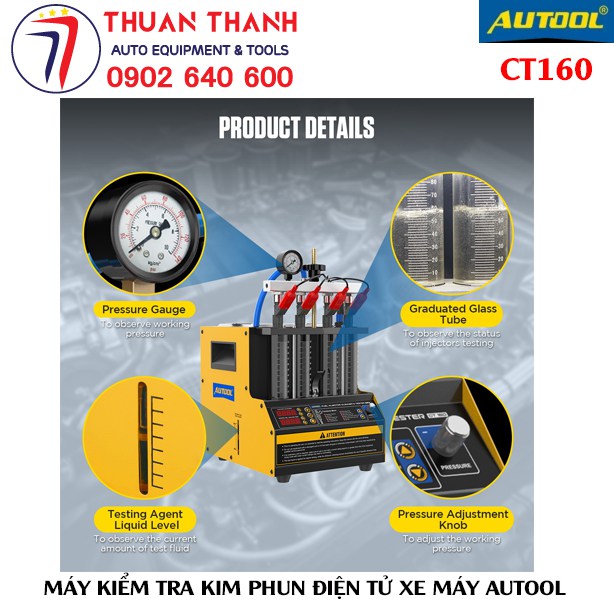

Intuitive Display Function: Equipped with a liquid level gauge for precise indication of the added test fluid volume, ensuring accurate test results. The pressure gauge provides real-time monitoring of test pressure, effectively preventing excessive pressure from damaging the equipment or injectors, ensuring safer and more reliable operation.

Flexible Operation: Supports freely adjusting the injector’s test time, working frequency, spray count, and shortest switching cycle within the adjustable range, easily adapting to various cleaning and testing requirements to meet different work demands.

Wide Application: Equipped with interchangeable composite connectors suitable for various vehicle models, supporting the testing and cleaning of nearly all gasoline vehicle injectors available on the market.

Operating Instructions

Ultrasonic Cleaning:

Clean the exterior of the injectors with cleaning solution before turning on the machine.

Once the exterior of the injectors is free of dirt, place the injectors into the ultrasonic cleaning tank.

Add cleaning solution, ensuring it does not exceed the connection port of the pulse pipeline.

Connect the pulse signal line and select the first ultrasonic cleaning function to start.

Allow the ultrasonic cleaning function to run for deep cleaning.

After cleaning, recover the remaining cleaning solution.

Fuel Injector Testing:

Secure the injector onto the main unit, and test the injector’s resistance, short circuit, and current.

Fill half of the glass tube with the testing solution.

Perform leakage, spray mode, and flow rate tests on the flow bench.

Finally, place the injector back on the flow bench and retest all functions.

Tips:

Use professional engine carbon cleaning fluid as the ultrasonic cleaning fluid to ensure optimal cleaning results and equipment safety.

When performing injector tests, select professional testing fluid and avoid corrosive liquids; anhydrous alcohol is recommended.

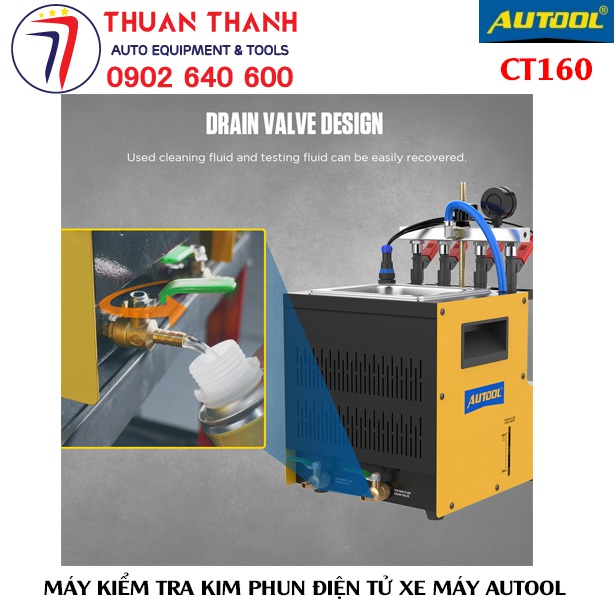

After use, promptly drain all liquids from the equipment and clean it properly to extend the machine’s lifespan.
