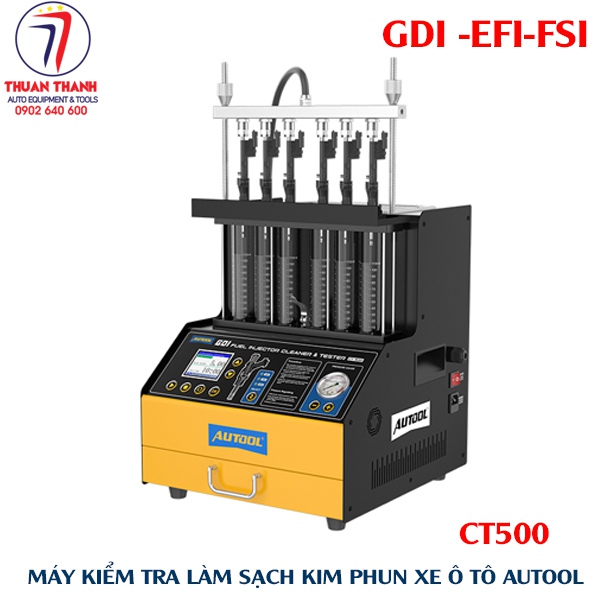

Máy kiểm tra và làm sạch kim phun nhiên liệu xe ô tô kiểu GDI/EFI/FSI Autool CT500

Máy AUTOOL CT500 là thiết bị chuyên dụng để kiểm tra và làm sạch kim phun nhiên liệu cho các hệ thống GDI, EFI và FSI. Với khả năng hỗ trợ đồng thời lên đến 6 kim phun, máy giúp nâng cao hiệu quả làm việc và đảm bảo độ chính xác trong quá trình kiểm tra

Đặc điểm nổi bật của AUTOOL CT500:

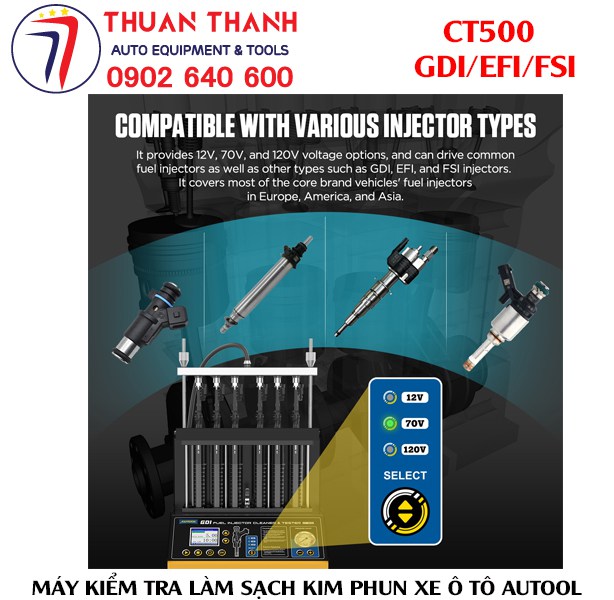

• Tương thích đa dạng: Hỗ trợ các loại kim phun tiêu chuẩn và kim phun GDI, EFI, FSI, phù hợp với nhiều dòng xe khác nhau như Mercedes-Benz, BMW, Audi và Porsche.

• Lựa chọn điện áp linh hoạt: Cung cấp các mức điện áp 12V, 70V và 120V, đáp ứng nhu cầu kiểm tra các loại kim phun khác nhau.

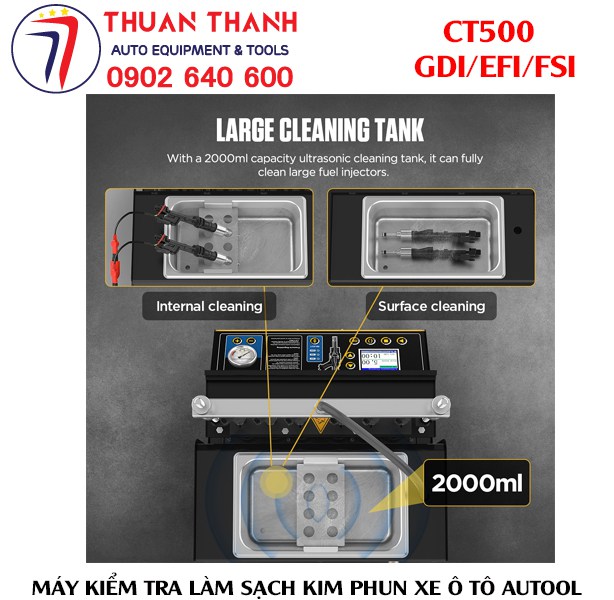

• Chức năng làm sạch siêu âm: Bể làm sạch dung tích 2000ml sử dụng công nghệ siêu âm với công suất 70W, giúp loại bỏ cặn bẩn và tạp chất bên trong kim phun một cách hiệu quả.

• Bảng điều khiển thông minh: Màn hình màu TFT cùng các nút chức năng được bố trí hợp lý, giúp người dùng dễ dàng thao tác và theo dõi quá trình kiểm tra.

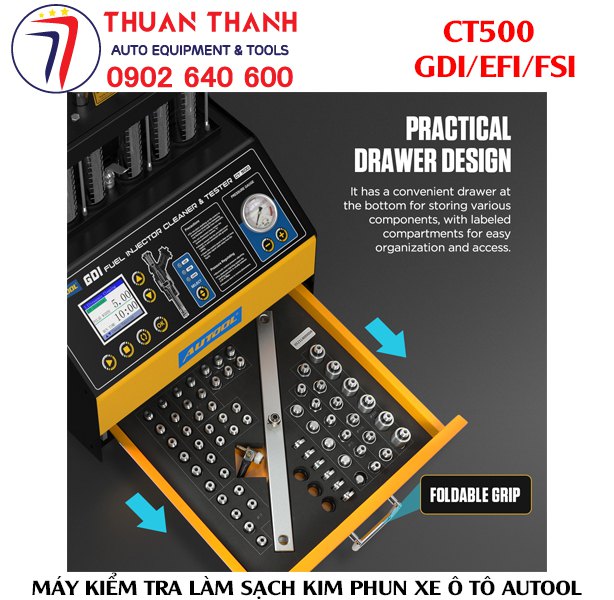

• Thiết kế ngăn kéo tiện lợi: Ngăn kéo phía dưới máy được chia ngăn rõ ràng, thuận tiện cho việc lưu trữ và sắp xếp các phụ kiện đi kèm.

Máy kiểm tra kim phun điện tử Autool CT500:

• Dòng máy cao cấp nhất trong tất cả máy vệ sinh và làm sạch kim phun điện tử từ nhà sản xuất Autool có thể làm việc được với tất cả các dạng kim phun nhiên liệu điện tử đang có trên thị trường hiện nay
• Khả năng xử lý kim phun trực tiếp vào buồng đốt GDI( Gasoline direct Injection) có áp lực cực kỳ cao
• Chương trình cài đặt lập trình sẵn rất đơn giản cho vận hành sử dụng với tất cả anh em thợ
• Ngoài kim phun GDI còn có thể xử lý cả kim phun EFI và FSI thông thường đang sử dụng phổ biến ở trên các xe ô tô đời cũ

Tại sao nên sử dụng dòng máy kiểm tra làm sạch kim phun nhiên liệu như Autool CT500

Sử dụng máy AUTOOL CT500 để kiểm tra và làm sạch kim phun nhiên liệu mang lại nhiều lợi ích rõ rệt, đặc biệt với các dòng xe sử dụng hệ thống phun xăng điện tử hiện đại như GDI, EFI, FSI. Dưới đây là những lý do chính nên dùng máy này:

1. Làm sạch kim phun hiệu quả và chuyên sâu

• Máy sử dụng công nghệ siêu âm giúp loại bỏ hoàn toàn cặn bẩn, nhựa và tạp chất tích tụ bên trong kim phun – điều mà việc xịt vệ sinh thông thường không làm được.

• Đảm bảo kim phun phun nhiên liệu đều và chuẩn, tránh hiện tượng hao xăng, nổ máy kém, rung giật.

2. Kiểm tra được chất lượng và hoạt động của kim phun

• AUTOOL CT500 cho phép giả lập điều kiện vận hành thực tế, từ đó xác định kim nào phun yếu, tắc nghẽn hoặc rò rỉ.

• Giúp kỹ thuật viên chẩn đoán nhanh hỏng hóc, tránh thay nhầm hoặc thay cả bộ không cần thiết.

3. Tiết kiệm thời gian và chi phí sửa chữa

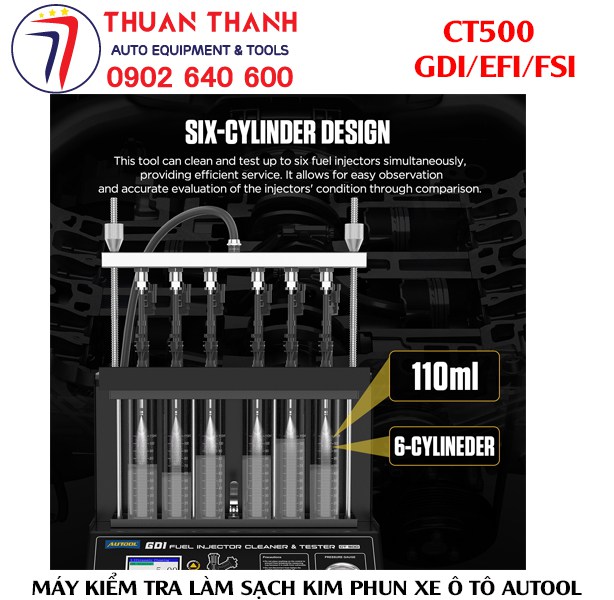

• Kiểm tra và làm sạch cùng lúc tới 6 kim phun, rất phù hợp cho gara, xưởng sửa chữa hoặc cá nhân muốn bảo dưỡng định kỳ.

• Giảm chi phí thay kim phun mới nếu tình trạng kim chỉ cần vệ sinh.

4. Hỗ trợ đa dạng dòng xe

• Hỗ trợ cả hệ thống GDI (phun trực tiếp), EFI (phun điện tử), FSI (phun phân tầng), phổ biến trên xe châu Âu, Nhật, Hàn.

• Điện áp linh hoạt (12V, 70V, 120V) tương thích với nhiều loại kim phun đời mới.

5. Thiết kế thân thiện, dễ sử dụng

• Màn hình TFT màu và nút điều khiển rõ ràng giúp thao tác dễ dàng, ngay cả với người ít kinh nghiệm.

• Có ngăn chứa phụ kiện riêng, sạch sẽ và gọn gàng khi làm việc.

6. Tăng tuổi thọ động cơ, giảm tiêu hao nhiên liệu

• Kim phun sạch và hoạt động chính xác sẽ giúp động cơ đốt cháy nhiên liệu hiệu quả hơn, tăng hiệu suất, giảm khí thải.

Quan trọng nhất là có thể đo và kiểm tra kim phun GDI, loại kim phun cần áp suất nén cao và lực nhấc kim điện từ cao áp do đó không thể kiểm tra với các dòng máy thông thường

BẢNG SO SÁNH MÁY AUTOOL CT500 VÀ MỘT SỐ MẪU MÁY THÔNG THƯỜNG

Bảo trì bảo dưỡng máy kiểm tra kim phun Autool CT500 như thế nào

Khi sử dụng máy kiểm tra và bảo dưỡng làm sạch kim phun trực tiếp xe ô tô GDI Autool CT500 có thể cần phải đáp ứng một số nhu cầu vận hành và bảo quản cụ thể như sau:

1. Vệ sinh sau mỗi lần sử dụng

• Làm sạch bể siêu âm:

  • Sau khi hoàn tất quá trình làm sạch kim phun, đổ bỏ dung dịch còn lại trong bể.

  • Dùng khăn mềm lau sạch bể, tránh để dung dịch đọng lại gây oxy hóa.

• Vệ sinh dây dẫn và kim giữ:

  • Lau khô các dây điện và đầu nối bằng khăn khô sạch.

  • Không để dây tiếp xúc lâu với dung dịch làm sạch hay nhiên liệu.

2. Kiểm tra và bảo trì điện áp

• Đảm bảo nguồn điện ổn định (khuyến nghị dùng ổn áp nếu nơi làm việc có điện không ổn định).

• Kiểm tra các cổng đầu ra điện áp (12V, 70V, 120V) định kỳ để tránh chập cháy.

3. Bảo quản dung dịch và nhiên liệu

• Chỉ sử dụng dung dịch làm sạch chuyên dụng (loại không ăn mòn).

• Không để dung dịch hoặc nhiên liệu lâu trong máy; nên thay mới nếu để quá 1 tuần.

4. Kiểm tra định kỳ các bộ phận sau mỗi 1–2 tháng (nếu sử dụng thường xuyên)

• Đồng hồ áp suất: đảm bảo kim chỉ đúng, không bị lệch do va đập.

• Van điều áp và bơm nhiên liệu: nghe tiếng máy chạy có êm không, áp lực có đủ không.

• Màn hình điều khiển: kiểm tra nút bấm có phản hồi chính xác, không kẹt.

• Lọc nhiên liệu trong máy: vệ sinh hoặc thay định kỳ nếu bị nghẹt (theo hướng dẫn NSX).

5. Lưu trữ máy khi không sử dụng

• Đặt máy ở nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp hoặc khu vực có độ ẩm cao.

• Đậy vải phủ hoặc bọc nilon để chống bụi.

6. Những điều nên tránh

• Tuyệt đối không để bể siêu âm chạy khi không có dung dịch, dễ gây hỏng mạch.

• Không dùng dung dịch xăng dầu, acetone, benzen... làm chất tẩy rửa – rất dễ ăn mòn linh kiện bên trong.

• Tránh va đập mạnh khi di chuyển máy.

LỊCH BẢO DƯỠNG ĐỊNH KỲ MÁY AUTOOL CT500

Lịch bảo dưỡng định kỳ giúp anh em thợ cân nhắc lau chùi vệ sinh làm sạch máy sau mỗi lần sử dụng giúp tăng tuổi thọ máy và mỗi khi cần sử dụng đều có thể cung cấp sử dụng chắc chắn tốt đẹp ít hỏng hóc cần phải sửa chữa thường xuyên

Hướng dẫn sử dụng máy kiểm tra làm sạch kim phun nhiên liệu Autool CT500

Dưới đây là hướng dẫn sử dụng chi tiết máy kiểm tra & làm sạch kim phun nhiên liệu AUTOOL CT500 dùng cho các loại kim phun GDI, EFI, FSI:

CHUẨN BỊ TRƯỚC KHI SỬ DỤNG

1. Đặt máy ở nơi bằng phẳng, thông thoáng, tránh bụi và ẩm.

2. Kết nối nguồn điện phù hợp (220V) và bật công tắc nguồn ở bên hông.

3. Đổ dung dịch vệ sinh chuyên dụng (không dùng xăng) vào:

   • Bình chứa nhiên liệu/dung dịch làm sạch phía trước máy.

   • Bể siêu âm nếu bạn định làm sạch bằng siêu âm.

KẾT NỐI KIM PHUN

1. Gắn 6 kim phun vào khay kẹp đúng vị trí (máy hỗ trợ đến 6 kim/lượt).

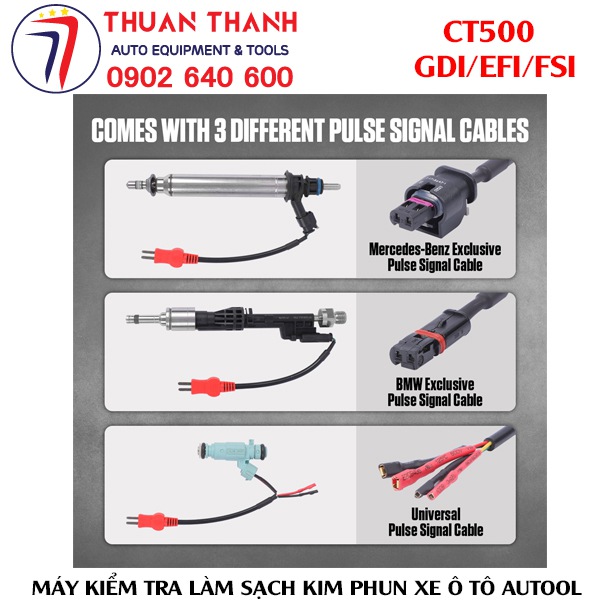

2. Kết nối dây điện đầu ra đến chân kim phun (chọn đúng điện áp: 12V, 70V, 120V).

3. Dùng ống dẫn nhiên liệu nối với đầu vào kim phun (có đi kèm adapter phù hợp nhiều loại kim).

THAO TÁC TRÊN MÁY CT500

Màn hình TFT hiển thị các chế độ:

1. Ultrasonic Cleaning (Làm sạch siêu âm)

• Tháo kim ra khỏi khay.

• Cho vào bể siêu âm, đổ dung dịch ngập đầu kim.

• Chọn chế độ "Ultrasonic" → Nhấn "Start".

• Thời gian mặc định thường 10–15 phút → Máy rung nhẹ là đang làm việc.

2. Uniformity / Flow Test (Kiểm tra lưu lượng và độ đồng đều)

• Kim gắn sẵn trên máy.

• Chọn chế độ này → Nhấn "Start".

• Máy sẽ bơm dung dịch và phun thử để bạn quan sát mức phun qua các ống đo.

• Phát hiện kim phun yếu, tắc, lệch lưu lượng.

3. Leak Test (Kiểm tra rò rỉ kim phun)

• Kim giữ nguyên.

• Máy sẽ đưa nhiên liệu vào và giữ áp → Quan sát xem đầu kim có bị rò hay nhỏ giọt.

4. Spray Pattern Test (Kiểm tra dạng phun)

• Máy cho kim phun liên tục để kiểm tra độ tỏa sương, độ đều của tia phun.

• Nhận biết kim bị tắc, phun lệch.

5. Idle / Medium / High Speed Test (Giả lập tốc độ động cơ)

• Máy mô phỏng các chế độ tua máy (700 – 5000 RPM).

• Dùng để kiểm tra phản ứng và lưu lượng ở các mức tải khác nhau.

SAU KHI SỬ DỤNG

1. Tắt máy, ngắt nguồn điện.

2. Xả dung dịch còn lại ra ngoài (có vòi thoát phía sau).

3. Lau sạch toàn bộ máy, đặc biệt là đầu nối và dây dẫn.

4. Đậy nắp bảo vệ, cất máy ở nơi khô ráo.

LƯU Ý AN TOÀN

• Không dùng xăng thật để làm sạch – dễ cháy nổ và làm hỏng bơm.

• Luôn đeo găng tay khi thao tác dung dịch.

• Đảm bảo không có rò rỉ nhiên liệu trước khi khởi động máy.

Với những bước cơ bản như trên có thể giúp anh em sử dụng máy hiệu quả, tuy nhiên nên đọc thêm hướng dẫn sử dụng tiếng anh kèm theo máy để sử dụng vận hành máy tốt nhất cho sử dụng và làm việc lâu dài an toàn

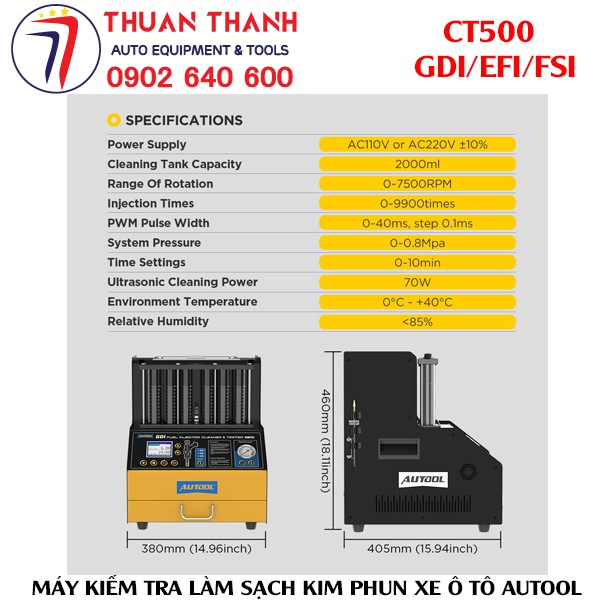

Thông số kỹ thuật máy kiểm tra kim phun nhiên liệu Autool CT500

Máy kiểm tra làm sạch kim phun nhiên liệu GDI/EFI/FSI Autool CT500
Model: AUTOOL CT500
Xuất xứ: Trung Quốc
Nhập khẩu và phân phối: Thiết bị ô tô Thuận Thành
Điện áp đầu vào:AC 220V / 50–60Hz
Công suất tiêu thụ: 230W (máy chính) + 70W (siêu âm)
Nguồn áp ra (cho kim phun): 12V, 70V, 120V – tương thích GDI/FSI/EFI
Áp suất bơm: Lên đến 7 bar (700 kPa) – có thể điều chỉnh
Tốc độ mô phỏng RPM: 0 – 9990 vòng/phút
Dung tích bể siêu âm: 2000 ml (bằng thép không gỉ)
Số lượng kim phun xử lý: Tối đa 6 kim/lượt
Chức năng chính: Làm sạch siêu âm, kiểm tra phun, rò rỉ, mô phỏng tốc độ thấp/cao
Kích thước máy: 390 x 410 x 500 mm
Trọng lượng tịnh: Khoảng 12 – 14 kg
Màn hình điều khiển: Màn hình màu TFT LCD, nút bấm vật lý tiện thao tác
Ngôn ngữ hỗ trợ: Tiếng Anh, Trung (không có tiếng Việt sẵn trên máy)
Dung dịch làm sạch tương thích: Dung dịch chuyên dụng (không dùng xăng, acetone, hoặc dung môi ăn mòn)

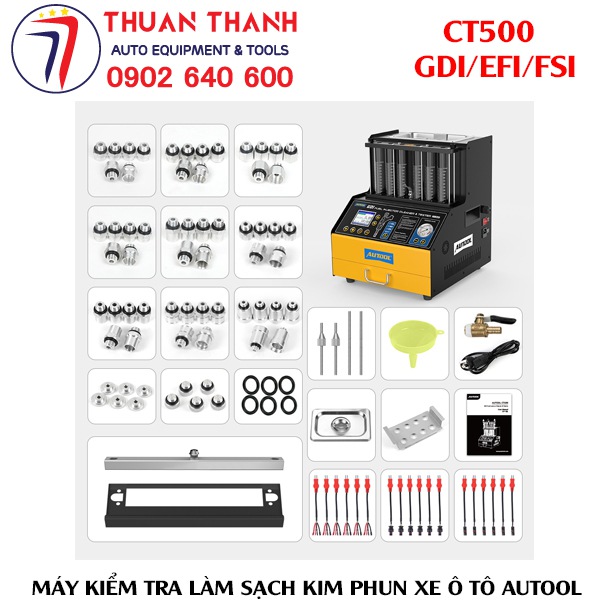

Cổng kết nối nhiên liệu: Nhiều loại adapter – tương thích với hầu hết kim phun xe du lịch phổ thông

TƯƠNG THÍCH VỚI CÁC HỆ THỐNG KIM PHUN
GDI (Gasoline Direct Injection) – kim phun trực tiếp áp suất cao

EFI (Electronic Fuel Injection) – kim phun điện tử thường

FSI (Fuel Stratified Injection – Audi/Volkswagen)

Liên hệ đặt hàng và mua máy kiểm tra kim phun nhiên liệu GDI/EFI/FSI CT500 từ Autool

Thiết bị ô tô Thuận Thành chuyên cung cấp máy vệ sinh kim phun điện tử Autool CT400, CT500, CT200 chính hãng có chất lượng cao bảo hành bảo trì vận hành tuyệt vời cho các loại động cơ xe ô tô hiện đại

Bộ thiết bị cung cấp khả năng làm việc với tất cả các loại kim phun điện tử trực tiếp gắn trên xe ô tô chạy xăng hiện đang vận hành trên thị trường và được sử dụng phổ biến ở Việt nam

Autool có một số sản phẩm nỗi bật về máy kiểm tra và làm sạch kim phun như sau: CT150, CT160, CT200, CT400, CT450, CT500 trong đó model CT200 và CT500 là 2 dòng sản phẩm chất lượng cao được tin dùng nhiều nhất đáp ứng yêu cầu về chẩn đoán sử dụng làm sạch kim phun xe ô tô hoặc xe máy

Sản phẩm có đầy đủ tính năng vận hành, giấy tờ và hiệu quả sử dụng cao liên tục thích hợp đáp ứng yêu cầu về vận hành và sử dụng thiết bị linh hoạt

Ngoài ra chúng tôi còn có cung cấp nhiều sản phẩm khác chuyên dùng cho sửa chữa bảo trì bảo dưỡng ô tô ở trong garage và trung tâm chăm sóc xe như: cầu nâng ô tô 2 tru, cầu nâng ô tô 1 trụ, cầu nâng cắt kéo, máy ra vào vỏ lốp, máy bắn trấu...

Hãy gọi trực tiếp vào số điện thoại 0965406062 để được đội ngũ nhân viên chuyên nghiệp của chúng tôi giải đáp và tư vấn cung cấp thông tin về sản phẩm cho làm việc tốt nhất khi anh em quan tâm vận hành sử dụng cho sửa chữa ô tô

Hãy gọi cho chúng tôi để được tư vấn sản phẩm phù hợp với nhu cầu của bạn
CÔNG TY TNHH THIẾT BỊ Ô TÔ THUẬN THÀNH
Hotline: 0902 640 600 – 0965 40 60 62

Thông số kỹ thuật bằng tiếng anh - English decription

Working Principle:

The AUTOOL CT500 GDI Fuel Injector Cleaning Machine utilizes advanced GDI injector driving technology, precisely simulating the operation of gasoline direct injection (GDI) engines. GDI involves injecting fuel directly into the cylinder, where it mixes with intake air. Compared to traditional injection systems, this not only significantly enhances engine efficiency and power output but also effectively reduces exhaust emissions. The CT500 is equipped with an integrated GDI injector driving system that supports the cleaning and testing of various injector types, including GDI, EFI, FSI, and standard injectors. The equipment offers three voltage driving modes (12V, 70V, 120V) to meet the diverse needs of fuel injectors from mainstream automotive brands in Europe, America, and Asia, showcasing excellent compatibility and performance advantages.

AUTOOL CT500 Fuel Injector Tester & Cleaner Features

Ultrasonic Deep Cleaning: The CT500 GDI fuel injector cleaning machine sends signals to the fuel injectors through pulse signal wires. Combined with cleaning fluid and ultrasonic vibration technology, it efficiently removes carbon deposits and stubborn impurities inside the injectors, ensuring thorough cleanliness.

Multi-Injector Cleaning and Testing: The CT500 Fuel Injector Tester & Cleaner is equipped with 6 independent glass tubes, allowing for the simultaneous cleaning and testing of up to 6 injectors. This significantly enhances cleaning efficiency, simplifies the testing process, and makes operation more efficient and convenient.

Reverse Flushing Function: The AUTOOL CT500 GDI fuel injector cleaning machine utilizes cleaning fluid injected in reverse from the injector outlet to the inlet, effectively removing internal carbon deposits and filter impurities. It is especially suitable for top-feed fuel injectors, greatly enhancing the cleaning effect (only applicable to top-feed fuel injectors).

Non-disassembly Cleaning Function: With the help of a dedicated adapter, the fuel injectors can be cleaned directly without disassembly, making it convenient and quick, offering an additional cleaning option (this function requires the optional non-disassembly cleaning tool).

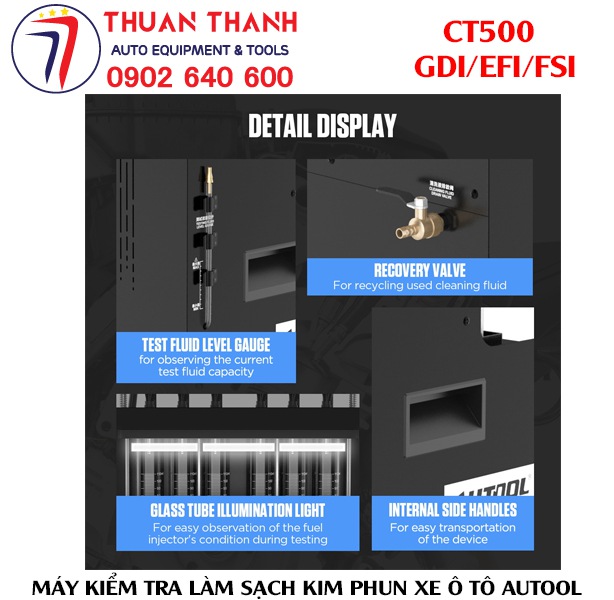

Intuitive Display Function: Equipped with a level gauge, it accurately shows the amount of test fluid added, ensuring precise test results. The pressure gauge continuously monitors the test pressure, effectively preventing excessive pressure from damaging the equipment or injectors, making the operation safer and more reliable.

TFT Color Display: Equipped with an HD TFT color display, it presents clear and detailed data in various environments, offering intuitive and convenient operation that greatly enhances the user experience.

Dual Language Switch: Supports both Chinese and English language modes, making it convenient for users in different regions and meeting global usage needs.

Convenient Liquid Recovery: Equipped with a cleaning fluid recovery valve for collecting used cleaning fluid, and a liquid level gauge to monitor the recovery (once the liquid level drops, the fluid can be recovered). This effectively prevents potential damage to the equipment caused by prolonged liquid residue. The recovered fluid can be reused, protecting the equipment and reducing operating costs, making it both economical and environmentally friendly.

Wide Compatibility: Compatible with various types of fuel injectors, including GDI, EFI, FSI, etc. It supports cleaning and testing of both standard injectors and three voltage driving modes (12V, 70V, 120V), providing professional solutions for the majority of vehicle models on the market.

Convenient Storage: Equipped with a built-in small drawer to neatly store various fuel injector adapters, making them easy to access and effectively preventing parts from being lost. The thoughtful design makes you more worry-free. The side of the equipment features an embedded handle, enhancing portability, making movement easier and operation more comfortable.

Three-year Warranty: For damages caused by non-human factors, AUTOOL promises to provide free replacement parts within three years. If you have any requests, please feel free to contact us, and we will respond promptly within 24 hours.

AUTOOL CT500 Ultrasonic Fuel Injector Cleaner Functions

Ultrasonic Cleaning Function

• Ultrasonic cleaning: It sends signals to the injectors through the pulse signal line, using the cleaning fluid with ultrasonic vibration to completely remove the carbon and impurities inside the injectors.
• No-disassembly cleaning: Direct cleaning without disassembling the injectors, this function is an additional function, that requires special adapters.

Test Function

• Idle Speed Test (0-20ms): Simulate the engine idling speed and test the state of the fuel injector.
• Medium Speed Test (0-7.5ms): simulate the engine running at medium speed and test the state of the fuel injector.
• High-Speed Test (0-4ms): Simulate the high-speed performance of the engine and test the state of the fuel injector.
• Acceleration Test: Simulate the acceleration state of the car and test the performance of the fuel injector.
• Variable Speed Test: Simulate the variable Speed of the car and test the working performance of the fuel injector.
• Leak Test: Test the sealing condition of the fuel injector.
• Idle Speed Sprayability Test: Simulate the engine idling state and test the spraying performance of the fuel injector.
•  Simulate the engine’s medium-speed state and test the spraying performance of the fuel injector.
• High-Speed Sprayability test: Simulate the high-speed state of the engine and test the spraying performance of the fuel injector.
• Flow Balance Test:  Perform flow balance tests at different speeds.
• Observation of Fuel Injection Shape: Observe whether the fuel injection shapes and angles of all fuel injection nozzles on the same car are uniform at various speeds.
• Reverse Flush: Reverse flush is a way to clean the injectors with the test liquid flowing from the outlet to the inlet of the injector. Reverse flush may remove the dirt inside the injector or the injector Strainer (Only for the top fuel supply injector).
• Leak Detection Test: The leak detection test is to detect the tightness of the injector needle valve under the high pressure of the system.
