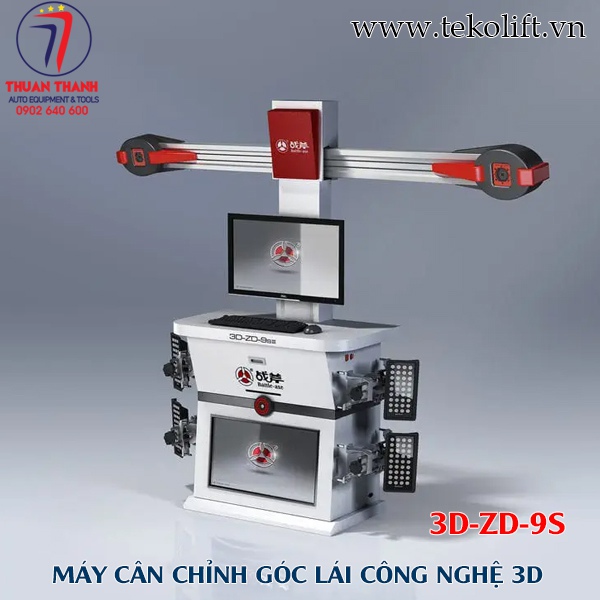

Máy cân chỉnh đo lường độ chụm bánh xe ô tô công nghệ 3D Battle-axe 3D-ZD-9S

Thiết bị chuyên dùng cho bảo trì bảo dưỡng đo lường góc sai lệch độ chụm bánh xe ô tô như: góc toe, góc camber, góc caster, góc kingping,.. được cài đặt sẵn ở trên hệ thống lái của ô tô hiện đại

Tất cả xe ô tô đều cần phải hiệu chỉnh lại hệ thống lái của xe khi bị tai nạn đâm đụng hoặc thay cơ cấu bánh lốp xe khi sử dụng, và để công việc được thực hiện nhanh chóng hơn thì đo lường quét điểm ảnh 3d sẽ giúp anh em thợ nhanh chóng biết được giá trị bị sai lệch và điều chỉnh về giá trị ban đầu chính xác nhất

Bộ máy đo lường cân chỉnh góc lái 3D do Battle-axe sản xuất 3D-ZD-9S là dòng sản phẩm hiệu quả tuyệt vời để gửi khách hàng giá trị ban đầu so với giá trị sai lệch sau đó hiệu chỉnh lại giá trị gốc để xe ô tô di chuyển vận hành an toàn hơn

Áp dụng công nghệ đo lường điểm ảnh 3D sẽ giúp anh em thợ nhanh chóng kiểm tra được độ sai lệch với thời gian ngắn nhất giúp đưa ra phương án chỉnh sửa điều chỉnh phù hợp hơn cho xe ô tô vận hành mượt mà ít hao mòn lốp và cảm giác lái tốt nhất

Máy cân chỉnh góc đặt bánh xe ô tô công nghệ 3D do Battle-axe sản xuất luôn là dòng sản phẩm chất lượng cao với khả năng hỗ trợ khách hàng tuyệt vời để giúp anh em sử dụng máy cho bảo trì bảo dưỡng ô tô nhanh và hiệu quả nhất

Battle-axe áp dụng những công nghệ hoàn toàn mới vào sản xuất lắp ráp với máy cân chỉnh góc đặt bánh xe 3D, kèm theo cập nhật liên tục dữ liệu về khung thân và các góc Camber, caster, toe, kingping.. của những dòng xe mới để phục vụ khách hàng làm việc lâu dài

Những công nghệ tiên tiến trên máy 3D-ZD-9S được trang bị cho đo lường độ chụm bánh xe ô tô

Những công nghệ đáng chú ý đã có sẵn trên máy đo độ chụm bánh xe ô tô 3D-ZD-9S được sản xuất bởi Battle-axe kể đến như sau:

• Tự động di chuyển thanh ngang gắn camera theo độ nâng cao của cầu nâng chứa xe ô tô có gắn tấm phản quang mục tiêu
• Thanh ngang có độ rộng lên đến 2782mm phủ được bề rộng của mọi loại xe ô tô du lịch từ 4-16 chỗ hiện nay để vận hành

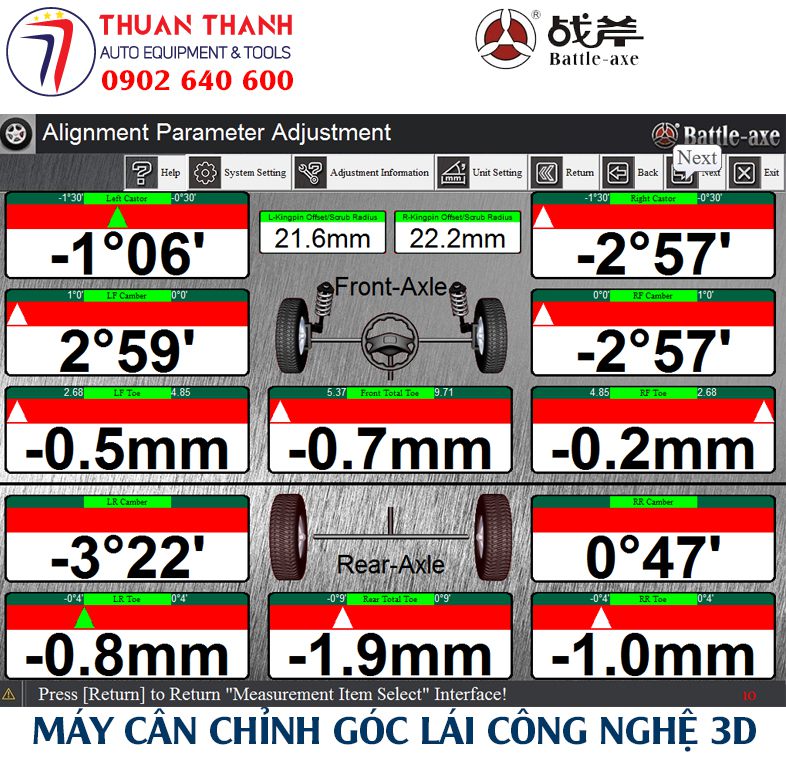

• Công nghệ đo lường sai lệch và hiển thị thông số trong vòng 3 giây nhanh chóng và chính xác cao
• Cụm camera công nghiệp với độ bền cao có độ phân giải 5 triệu điểm ảnh với khẩu độ 6.0 hoặc nâng lên 12.0 để tăng tầm quan sát của cụm camera theo yêu cầu người dùng
• Dữ liệu hiệu chỉnh của thiết bị ban đầu được lưu trữ ở chíp nhớ camera và không lưu trong máy tính PC do đó nếu lỡ hỏng máy tính thì chỉ cần thay đổi máy tính mới và cài đặt lại là có thể sử dụng lại như ban đầu
• Bộ thiết bị ứng dụng công nghệ đo quét điểm ảnh với ánh sáng phát ra từ camera và nhận lại ánh sáng tương phản từ tấm phản quang với tốc độ cao hiển thị độ sai lệch cực kỳ chính xác
• Bộ máy cân chỉnh lái kiểm tra góc đặt độ chụm bánh xe do Battle cung cấp có cơ sở dữ liệu từ nhà sản xuất xe ô tô , dữ liệu cập nhật miễn phí liên tục từ nhà sản xuất
• Có đầy đủ phụ kiện hoàn chỉnh như: tay ngàm thắng, kẹp mâm, mâm xoay, pc, máy in... cho làm việc ngay từ đầu khi đặt mua sản phẩm
• Thiết bị được hiệu chuẩn chính xác tại xưởng lắp ráp của Battle-axe và đưa vào vận hành làm việc ngay lập tức sau khi đã đặt mua thiết bị

Công nghệ quét điểm ảnh 3D và công nghệ đo lường mạng lan CCD ưu và nhược điểm

Để so sánh công nghệ hiện đại giữa 3D và CCD chúng ta cần hiểu rõ như sau:

- Công nghệ quét điểm ảnh đo lường 3D

• Với công nghệ đo lường điểm ảnh 3D thì sử dụng ánh sáng quang học để truyền dẫn và phát hiện sự dịch chuyển vị trí của điểm ảnh khi bánh xe ô tô xoay quay quanh tâm khi bánh xe di chuyển
• Ánh sáng từ cụm camera phát ra với các đèn led tần số cao chiếu đến vị trí bánh xe ô tô có gắn tấm phản quang hiện đại
• Cụm camera 5-mega pixel của Battle-axe sẽ đo và phát hiện ánh sáng phản chiếu khi bánh xe dịch chuyển so với tọa độ ban đầu khi chưa dịch chuyển sau đó tính toán tọa độ để đưa ra góc lệch so sánh với dữ liệu có sẵn từ máy tính trong phần mềm đã cài đặt
• Mỗi khi bánh xe di chuyển, ánh sáng phản quang sẽ thay đổi do đó camera sẽ ghi nhận liên tục và giá trị luôn luôn được so sánh để hiển thị trên màn hình

Với Công nghệ đo điểm ảnh 3D thì cần phải có phần mềm tính toán tốt, camera với độ nhạy cao, không bị ảnh hưởng bởi ánh sáng tự nhiên, thì sẽ hoạt động bình thường và đặc biệt là không được có vật cản trở đường truyền dẫn ánh sáng từ cụm camera đến tấm phản quang và ngược lại.

Tuy nhiên Công nghệ đo độ chụm góc lái 3D luôn luôn rất đắt tiền bởi chất lượng camera luôn luôn phải đạt độ chính xác cực kỳ cao

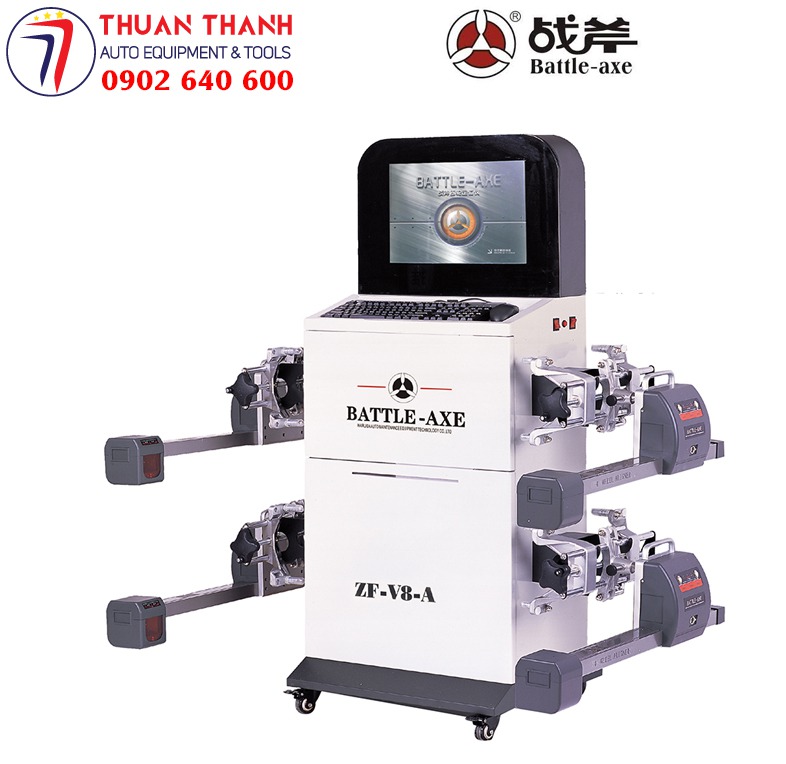

- Công nghệ đo lường CCD bằng mạng lan hoặc Bluetooth

• Máy đo lường sai lệch góc lái sử dụng mạng lan hoặc Bluetooth là công nghệ được ứng dụng từ rất lâu và khá phổ biến hiện nay
• Mạng lan và Bluetooth luôn luôn sử dụng tính năng vận hành làm việc truyền dẫn thông qua tín hiệu điện áp và sóng điện từ do đó không bị hạn chế bởi các môi trường làm việc xung quanh như: nhiệt độ, ánh sáng, con người, nước và không khí..
• Máy đo góc lái độ chụm bánh xe CCD sẽ có dây dẫn từ máy tính đo lường tới từng cảm biến gắn trên bánh xe để xác nhận trao đổi giá trị dữ liệu làm việc khi vận hành do đó có sự vướn víu về dây dẫn khi làm việc
• Công nghệ Bluetooth thì đỡ hơn không vướn dây dẫn nhưng cần phải sạc pin và cung cấp nguồn điện cho thiết bị phát cũng như thu sóng không dây này, về lâu ngày thì pin trên bộ phát tín hiệu Bluetooth sẽ bị hỏng và không còn sử dụng được như trước nữa

Công nghệ đo lường CCD được ứng dụng hiện nay chủ yếu cho đo xe ô tô tải và xe bus nhiều trục, bởi độ truyền dẫn xa, số lượng trục không giới hạn và không bị cản trở bởi vật cản nên thích hợp với các dòng xe này.

Trên xe ô tô du lịch thì sẽ ưu tiên sử dụng công nghệ đo điểm ảnh 3D với Camera khẩu độ lớn chất lượng cao , xe ô tô tải và bus sẽ dùng công nghệ CCD để làm việc lâu dài ổn định hơn

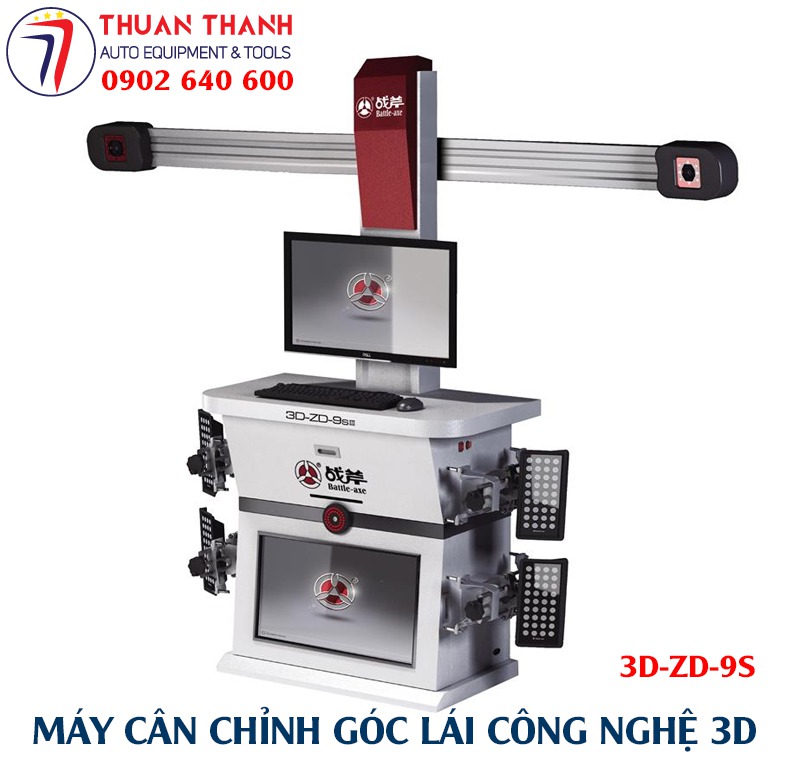

Thông số kỹ thuật máy cân chỉnh góc lái Battle-3D-ZD-9S

Máy cân chỉnh góc lái độ chụm bánh xe ô tô 3D Battle-axe 3D-ZD-9S
Model: 3D-ZD-9S
Nhà sản xuất: Battle-axe
Xuất xứ: Trung quốc
Nhập khẩu và phân phối: Thiết bị ô tô Thuận Thành
Bao gồm:
Tính năng đặc biệt:
- Thanh ngang camera tự động di chuyển theo chiều cao nâng xe ô tô
- 2 màn hình hiển thị cao và thấp
Thân trụ chính, Thanh treo ngang gắn 2 camera, PC và màn hình, 4 target , cơ sở dữ liệu cài đặt ban đầu
Chất lượng camera: 5-mega pixel, made in usa
Thời gian bảo hành: Camera 3 năm, Target 10 năm
Thời gian update dữ liệu miễn phí thông số xe ô tô: 2 năm
Kích thước màn hình LCD: 32 inch, 2 cái
Máy in: Canon
Kích thước target: 324x175x62mm
Khối lượng target: 1.32kg/ cái, tổng số 4 cái
Thanh giữ bàn đạp phanh: 1 cái
Số lượng kẹp vành: 4 cái
Mâm xoay : 2 cái, kích thước 340mm, chiều dày 49mm
Hệ điều hành sử dụng: window 10 bản quyền
Nhãn hiệu PC: HP computer
Kích thước đóng gói thiết bị: 2400x670x660 (2 hộp)
Lưu ý: có thể thay đổi phụ tùng vật tư theo yêu cầu nâng cấp cao hơn so với đề nghị từ nhà sản xuất

3D-ZD-9S Wheel Alignment machine Key Features
-Automatic Target Tracking , Camera beam Length:2782mm
-10cm rolling compensation. Complete all measurements with just one push-pull action.
-Utilizes PRTC technology (no pushing, no rolling, no tower, no compensation) for instant measurement without rolling compensation within 3 seconds.
-Features 2 industrial-grade 5-megapixel cameras with F6.0 lens for a wide field of view, and an optional F12.0 lens for an even larger view. -Displays all dynamic measurement data (toe, camber, caster, etc.) on one interface.
-Offers vehicle body size measurement and adjustment, with all cameras well calibrated before shipment and ready for use after installation, eliminating the need for recalibration after years of use.
-Includes front wheel alignment function and 3D animation video for repair guidance.
-Features 4 replaceable target plates, saving working time by eliminating the need to focus on target position.
-Calibration data is stored in camera chips, not on PC, allowing the machine to continue working without recalibration after PC replacement. -Offers customization services.
-Vehicle database sourced from "Autodata", car manufacturers, and customers, with free monthly updates.
-Includes parking guidance view for accurate, easy, and quick vehicle positioning on the turntable. -Allows software remote control on all devices and operating systems. -Instant camera view recovery after blockage during measurement.
-Includes a frequently measured database designed for efficient technician work, with free monthly updates and the ability for users to add their own database.
-Allows saving, backing up, exporting, and importing customer files.
splays measurement results on one or multiple interfaces based on technician requirements.
-Supports all languages, with translation and use of engineer and professional language only.
-Offers color printing for reports.

3D-ZD-9s Wheel Alignment machine Configuration
Configuration(all configuration is subject to contract confirmed by both party)
HP brand Computer:1pc
WIN 10 PreInstalled
Camera: Calibrated industrial 5 mega pixels/2 pcs
HP/Canon Printer: 1pcs
Monitor: 32'' TV set 2pcs
Target plate:Durable/4 pcs(Size：324.2*175*62.6mm Net weight:1.32kgs/pcs，Pin Diameter：22MM)
Brake pedal depressor & Steering wheel holder: 1 pc for each
Clamps: 4 pcs(13"-24")
Turnable palte: 2 pcs(diameter:340MM, thickness:49mm)
Wedge:2pcs
parking guidance camera:1pcs

Liên hệ đặt hàng mua máy cân chỉnh bánh xe ô tô 3D-ZD-9S tại Việt Nam

Anh em cần tìm hiểu và đặt mua máy cân chỉnh góc đặt bánh xe ô tô công nghệ 3D chất lượng cao có khả năng làm việc và vận hành làm việc an toàn từ Battle-axe có thể gọi điện và liên hệ với Thiết bị ô tô Thuận Thành để được hỗ trợ cung cấp sản phẩm

Bộ thiết bị máy đo độ chụm bánh xe Battle-axe được nhập khẩu với đầy đủ phụ kiện hoàn chỉnh, bảo hành chính hãng, lắp đặt và hướng dẫn sử dụng suốt vòng đời sản phẩm

Được cập nhật dữ liệu liên tục trong vòng 2 năm để đảm bảo khách hàng nhận được dữ liệu mới nhất và tốt nhất cho sửa chữa bảo trì bảo dưỡng xe ô tô ở trong garage

Công nghệ ứng dụng, vật tư camera, target, máy tính xử lý và các thiết bị liên quan đều có thời gian làm việc lâu dài từ 3-10 năm sử dụng liên tục và được bảo hành chính hãng.

Ngoài ra có những lựa chọn như: kẹp bánh xe dạng 3 chấu, máy in màu, màu sắc của thiết bị sẽ được sản xuất và thực hiện theo yêu cầu từ khách hàng đặt mua

Thiết bị ô tô Thuận Thành chuyên nhập khẩu và cung cấp máy cân chỉnh góc đặt bánh xe ô tô chính hãng, chất lượng cao, sử dụng và làm việc lâu dài để sửa chữa bảo dưỡng ở trung tâm vỏ lốp ô tô và garage sửa chữa ô tô
