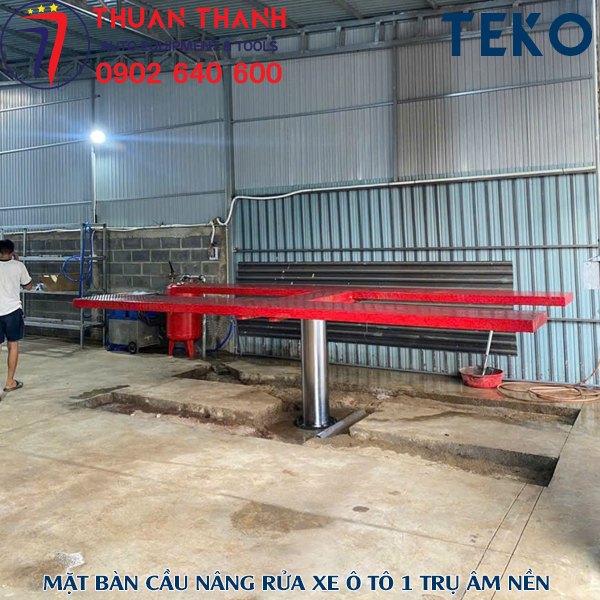

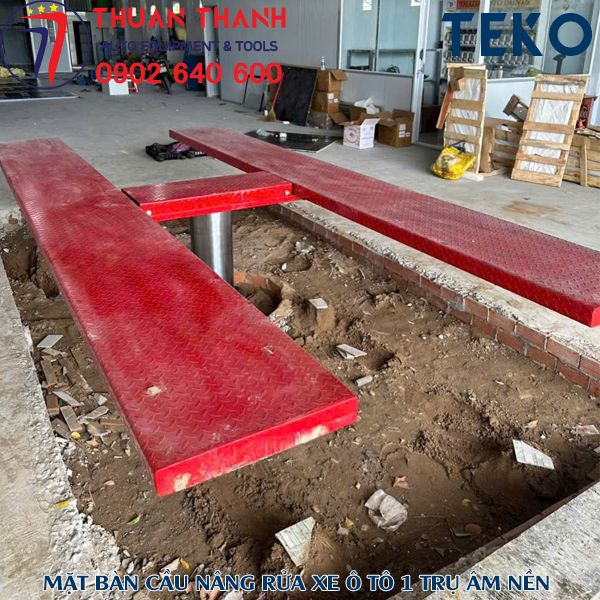

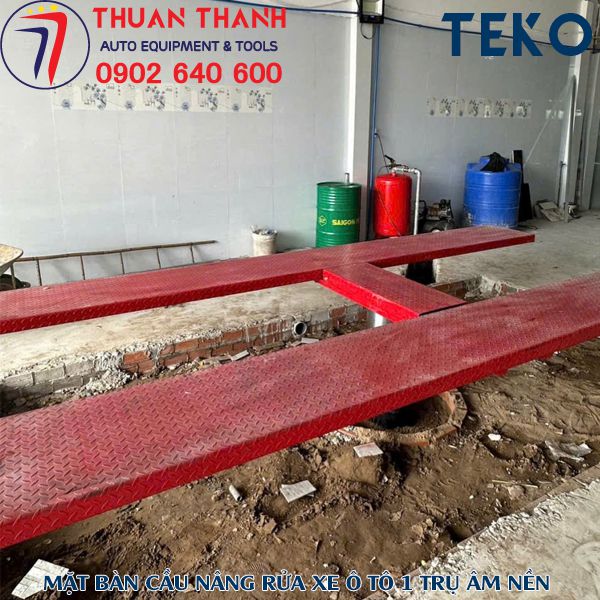

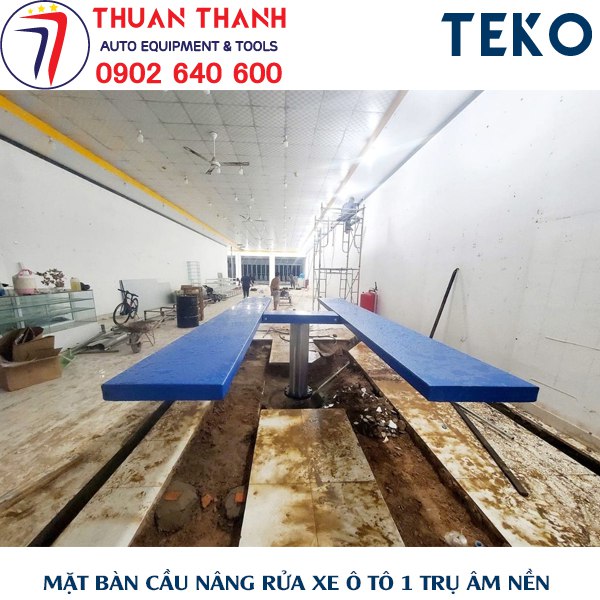

Mặt bàn cầu nâng rửa xe ô tô lắp âm nền kiểu chữ H – Thép hợp kim gân chống trượt

Mặt bàn cầu nâng rửa xe ô tô lắp âm nền kiểu chữ H là bộ phận mặt bàn chuyên dụng được thiết kế cho các hệ thống cầu nâng rửa xe ô tô 1 trụ lắp âm nền, phù hợp với nhu cầu xây dựng và cải tạo trạm rửa xe, garage ô tô, trung tâm chăm sóc xe và xưởng dịch vụ.

Sản phẩm sử dụng thép hợp kim chắc chắn, bề mặt có gân chống trượt, kết hợp công nghệ hàn MIG giúp các mối ghép có độ bền cao, hạn chế cong vênh trong quá trình gia công. Thiết kế dạng chữ H tạo không gian phù hợp cho việc bố trí bánh xe, nâng hạ và vệ sinh gầm xe.

1. Thông tin sản phẩm

Tên sản phẩm: Mặt bàn cầu nâng rửa xe ô tô lắp âm nền kiểu chữ H
Kiểu mặt bàn: Chữ H
Ứng dụng: Cầu nâng rửa xe ô tô 1 trụ lắp âm nền
Vật liệu: Thép hợp kim
Bề mặt: Thép có gân chống trượt

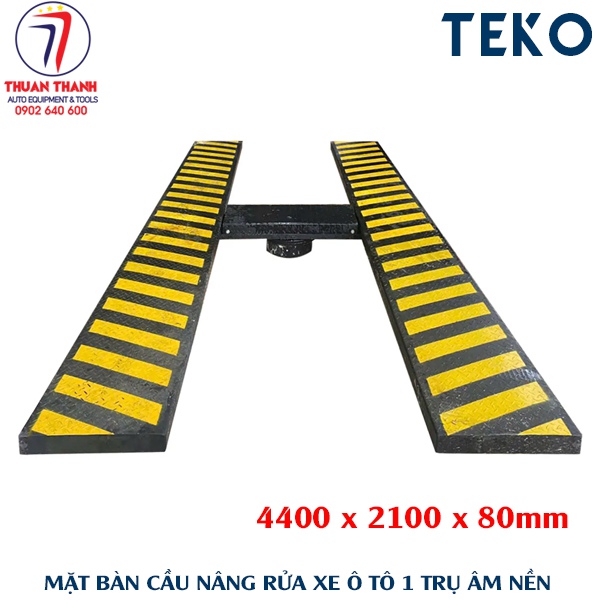

Chiều dài: 4.400 mm
Chiều rộng tổng thể: 2.100 mm
Chiều cao: 80 mm
Chiều rộng mỗi mặt bàn: 550 mm
Thanh ngang nối giữa: Dày 35 mm
Công nghệ hàn: Hàn MIG
Bảo hành: 12 tháng đối với lỗi do nhà sản xuất

Liên hệ mua hàng trực tiếp:
???? 0902 640 600 – 0965 406 062

2. Mặt bàn cầu nâng chữ H là gì?

Mặt bàn cầu nâng chữ H là phần kết cấu bằng thép được lắp phía trên hệ thống ben nâng của cầu nâng rửa xe ô tô 1 trụ âm nền. Khác với mặt bàn dạng nguyên tấm hoặc các thiết kế thông thường, mặt bàn chữ H được bố trí hai đường bàn dài song song và có thanh liên kết ở giữa.

Thiết kế này giúp tạo vị trí tiếp xúc phù hợp với bánh xe ô tô, đồng thời duy trì khoảng không cần thiết bên dưới xe để rửa gầm, kiểm tra hệ thống treo, hệ thống xả và các chi tiết phía dưới gầm xe.

Với kích thước dài 4.400 mm và rộng tổng thể 2.100 mm, mặt bàn phù hợp với nhiều dòng xe du lịch, SUV, MPV và các loại ô tô phổ biến sử dụng tại garage.

3. Thiết kế mặt bàn chữ H chắc chắn

Điểm nổi bật của sản phẩm là kết cấu mặt bàn kiểu chữ H, được tính toán để tạo sự ổn định khi sử dụng cùng hệ thống cầu nâng.

Hai mặt bàn có:

• Chiều dài: 4.400 mm
• Chiều rộng mỗi bên: 550 mm
• Chiều rộng tổng thể: 2.100 mm
• Chiều cao mặt bàn: 80 mm
• Thanh ngang liên kết giữa: 35 mm

Thiết kế này tạo nên một kết cấu tương đối gọn, phù hợp với không gian lắp đặt cầu nâng âm nền.

Khi xe được đưa lên cầu nâng, bánh xe nằm trên khu vực mặt bàn, trong khi phần giữa và bên dưới xe vẫn có khoảng không để kỹ thuật viên thực hiện các công việc vệ sinh và kiểm tra.

4. Thép hợp kim có gân chống trượt

Mặt bàn được chế tạo từ thép hợp kim, ưu tiên khả năng chịu lực và độ bền trong môi trường garage.

Bề mặt được thiết kế có gân chống trượt, giúp tăng độ ma sát giữa lốp xe và mặt bàn.

Đây là một đặc điểm quan trọng đối với cầu nâng sử dụng trong môi trường rửa xe, bởi khu vực làm việc thường xuyên tiếp xúc với:

• Nước
• Dung dịch rửa xe
• Bùn đất
• Dầu mỡ
• Hơi ẩm
• Chất tẩy rửa

Bề mặt có gân giúp hạn chế tình trạng bánh xe bị trượt khi xe di chuyển lên xuống cầu nâng, đồng thời tạo kết cấu bề mặt phù hợp với môi trường làm việc thường xuyên có nước.

Lưu ý: Khả năng an toàn khi nâng xe phụ thuộc vào toàn bộ hệ thống cầu nâng, tải trọng thiết kế, cách lắp đặt và quy trình vận hành; mặt bàn không nên được đánh giá tách rời khỏi hệ thống cầu nâng hoàn chỉnh.

5. Công nghệ hàn MIG chắc chắn

Một trong những yếu tố ảnh hưởng trực tiếp đến độ bền của mặt bàn cầu nâng là chất lượng các mối hàn.

Sản phẩm sử dụng công nghệ hàn MIG để ghép các chi tiết thép thành một kết cấu hoàn chỉnh.

Ưu điểm của phương pháp này:

• Đường hàn chắc chắn.
• Mối ghép đồng đều.
• Tăng độ ổn định của kết cấu.
• Phù hợp với các chi tiết thép có kích thước lớn.
• Kiểm soát nhiệt tốt hơn trong quá trình gia công.
• Hạn chế biến dạng và cong vênh nếu được thực hiện đúng quy trình.

Đặc biệt, quá trình gia công được thực hiện theo phương pháp hàn phù hợp nhằm hạn chế cong vênh mặt bàn, giúp sản phẩm giữ được hình dạng và kích thước theo thiết kế.

6. Ưu điểm của mặt bàn cầu nâng rửa xe chữ H

Kết cấu chắc chắn

Thép hợp kim kết hợp với kết cấu chữ H tạo thành hệ thống mặt bàn có khả năng chịu tải tốt khi được sử dụng đúng với cầu nâng tương thích.

Bề mặt có gân chống trượt

Phù hợp với môi trường rửa xe thường xuyên có nước và dung dịch vệ sinh.

Kích thước 4,4 mét

Chiều dài 4.400 mm giúp mặt bàn phù hợp với nhiều dòng xe du lịch và xe gia đình phổ biến.

Thiết kế rộng 2,1 mét

Chiều rộng tổng thể 2.100 mm giúp tạo không gian bố trí bánh xe tương đối rộng, thuận tiện khi đưa xe vào vị trí nâng.

Thiết kế chữ H

Kiểu dáng chữ H tạo kết cấu cân đối và phù hợp với hệ thống cầu nâng 1 trụ rửa xe ô tô lắp âm nền.

Hàn MIG

Mối hàn được gia công bằng máy hàn MIG, hướng tới độ chắc chắn và hạn chế biến dạng trong quá trình sản xuất.

Bảo hành 12 tháng

Sản phẩm được bảo hành 12 tháng đối với lỗi do nhà sản xuất, giúp khách hàng yên tâm hơn khi đầu tư thiết bị cho garage

7. Ứng dụng của mặt bàn cầu nâng chữ H

Mặt bàn được sử dụng chủ yếu cho:

Cầu nâng rửa xe ô tô 1 trụ lắp âm nền

Ngoài ra, sản phẩm có thể được lựa chọn khi:

• Thay thế mặt bàn cầu nâng cũ.
• Mặt bàn bị cong hoặc hư hỏng.
• Cải tạo cầu nâng rửa xe.
• Làm mới hệ thống cầu nâng tại garage.
• Lắp đặt cầu nâng cho trạm rửa xe ô tô.
• Nâng cấp mặt bàn từ thiết kế cũ sang mặt bàn chữ H.
• Gia công hoặc thay thế mặt bàn theo kích thước phù hợp với hệ thống ben hiện có.

Quan trọng: Trước khi đặt hàng, khách hàng nên cung cấp thông tin về ben cầu nâng, khoảng cách lắp đặt, tải trọng và vị trí liên kết để kiểm tra khả năng tương thích

8. Thông số kỹ thuật mặt bàn cầu nâng rửa xe ô tô

9. Vì sao nên lựa chọn mặt bàn chữ H cho cầu nâng rửa xe?

Đối với các garage rửa và chăm sóc ô tô, mặt bàn cầu nâng là bộ phận thường xuyên phải chịu tải và tiếp xúc trực tiếp với môi trường nước.

Do đó, một mặt bàn có kết cấu phù hợp sẽ góp phần:

• Tăng tính ổn định của hệ thống.
• Hỗ trợ đưa xe vào đúng vị trí.
• Tạo bề mặt tiếp xúc phù hợp cho bánh xe.
• Thuận tiện cho quá trình rửa xe.
• Tạo không gian thao tác phía dưới gầm.
• Giúp garage có hệ thống cầu nâng đồng bộ và chuyên nghiệp hơn.

Đặc biệt, thiết kế chữ H mang lại hình thức chắc chắn, phù hợp với các garage đang sử dụng hoặc muốn thay thế mặt bàn cho cầu nâng rửa xe ô tô 1 trụ âm nền.

10. Lưu ý khi mua mặt bàn cầu nâng rửa xe ô tô

Không nên chỉ căn cứ vào chiều dài và chiều rộng để lựa chọn mặt bàn cầu nâng.

Trước khi mua, khách hàng nên kiểm tra:

1. Kích thước mặt bàn hiện tại
Đo chính xác chiều dài, chiều rộng và chiều cao.

2. Vị trí lắp ben
Kiểm tra vị trí trung tâm và khoảng cách từ ben đến các điểm liên kết.

3. Tải trọng cầu nâng
Mặt bàn phải được sử dụng trong hệ thống cầu nâng có tải trọng phù hợp.

4. Kích thước xe thường xuyên phục vụ
Nếu garage chuyên phục vụ SUV, bán tải hoặc xe có kích thước lớn, cần kiểm tra kích thước thực tế trước khi lựa chọn.

5. Kết cấu liên kết
Kiểm tra vị trí bắt bu lông, mối hàn hoặc các điểm liên kết giữa mặt bàn và hệ thống cầu nâng.

Nếu khách hàng đang cần thay mặt bàn cầu nâng rửa xe, có thể gửi hình ảnh mặt bàn cũ và thông tin cầu nâng để được tư vấn kích thước phù hợp trước khi đặt hàng.

11. Bảo hành sản phẩm

Thời gian bảo hành: 12 tháng

Chính sách bảo hành áp dụng đối với lỗi do sản xuất.

Để đảm bảo độ bền, người sử dụng cần:

• Không vượt quá tải trọng cho phép của cầu nâng.
• Không tự ý thay đổi kết cấu chịu lực.
• Kiểm tra định kỳ các mối hàn và vị trí liên kết.
• Giữ mặt bàn sạch bùn đất, dầu mỡ.
• Kiểm tra tình trạng gân chống trượt.
• Không sử dụng cầu nâng khi phát hiện kết cấu có dấu hiệu bất thường.

12. Mua mặt bàn cầu nâng rửa xe ô tô chữ H ở đâu?

Nếu bạn đang tìm mặt bàn cầu nâng rửa xe ô tô lắp âm nền kiểu chữ H, kích thước 4.400 x 2.100 mm, mặt bàn rộng 550 mm, bằng thép hợp kim có gân chống trượt, hãy liên hệ trực tiếp để được tư vấn.

Thiết bị ô tô Thuận Thành cung cấp các sản phẩm và linh kiện phục vụ garage ô tô, trong đó có các loại cầu nâng rửa xe, mặt bàn cầu nâng và phụ kiện thay thế cầu nâng.

???? Liên hệ mua hàng

Hotline:
0902 640 600
0965 406 062

Website: www.tekolift.vn

Khi liên hệ, khách hàng nên cung cấp hình ảnh cầu nâng hiện tại, kích thước mặt bàn cũ và thông tin tải trọng cầu nâng để được kiểm tra khả năng tương thích trước khi mua

Hướng dẫn lắp đặt sơ bộ mặt bàn cầu nâng rửa xe ô tô chữ H

Mặt bàn cầu nâng chữ H được thiết kế để lắp trên hệ thống cầu nâng rửa xe ô tô 1 trụ lắp âm nền. Khi thay thế hoặc lắp mới, anh em thợ có thể tham khảo các bước tổng quát dưới đây.

Lưu ý an toàn: Nội dung này chỉ mang tính tham khảo. Mặt bàn và cầu nâng là kết cấu chịu tải lớn. Việc lắp đặt thực tế cần được thực hiện bởi kỹ thuật viên có chuyên môn, kiểm tra khả năng chịu tải của toàn bộ hệ thống và tuân thủ tài liệu kỹ thuật của cầu nâng tương ứng.

1. Kiểm tra mặt bằng và vị trí lắp đặt

Trước khi đưa mặt bàn vào vị trí, cần kiểm tra:

• Vị trí hố âm nền và hệ thống ben cầu nâng.
• Kích thước thực tế của hố móng.
• Cao độ nền hoàn thiện.
• Vị trí tâm ben.
• Khoảng cách giữa các điểm liên kết.
• Kích thước xe thường xuyên sử dụng tại garage.
• Khả năng thoát nước của khu vực rửa xe.

Đặc biệt, khu vực lắp đặt phải đảm bảo nền móng có khả năng chịu tải phù hợp với toàn bộ cầu nâng và tải trọng xe, không chỉ riêng trọng lượng của mặt bàn

2. Kiểm tra mặt bàn trước khi lắp

Sau khi nhận hàng, kiểm tra toàn bộ mặt bàn:

• Chiều dài: 4.400 mm.
• Chiều rộng tổng thể: 2.100 mm.
• Chiều rộng mỗi mặt bàn: 550 mm.
• Chiều cao mặt bàn: 80 mm.
• Thanh ngang nối giữa: dày 35 mm.
• Kiểm tra các đường hàn MIG.
• Kiểm tra tình trạng cong vênh hoặc biến dạng do vận chuyển.
• Kiểm tra các vị trí liên kết với hệ thống cầu nâng.

Nếu phát hiện mặt bàn bị biến dạng bất thường hoặc sai kích thước, nên xử lý trước khi đưa vào lắp đặt.

3. Đưa mặt bàn vào đúng vị trí

Sử dụng thiết bị nâng hạ phù hợp để đưa mặt bàn vào khu vực lắp đặt.

Không nên dùng sức người để cố gắng di chuyển toàn bộ mặt bàn khi trọng lượng thực tế vượt quá khả năng nâng an toàn của người lao động.

Khi đặt mặt bàn, cần căn chỉnh sao cho:

Mặt bàn – ben nâng – điểm liên kết nằm đúng vị trí thiết kế.

Hai bên mặt bàn phải được bố trí cân đối, tránh tình trạng một bên bị lệch hoặc cao thấp bất thường.

4. Căn chỉnh mặt bàn

Sau khi đặt đúng vị trí, tiến hành kiểm tra độ cân bằng của mặt bàn.

Có thể sử dụng:

• Thước thủy.
• Thiết bị đo cao độ.
• Thước đo kích thước.
• Dụng cụ kiểm tra độ thẳng.

Kiểm tra cả:

Chiều ngang → chiều dọc → hai bên mặt bàn → vị trí thanh ngang trung tâm.

Mặt bàn cần được căn chỉnh đúng trước khi hoàn thiện các liên kết

5. Kiểm tra các điểm liên kết với ben cầu nâng

Đây là bước đặc biệt quan trọng.

Tùy từng loại cầu nâng, mặt bàn có thể sử dụng hệ thống liên kết khác nhau. Vì vậy, cần kiểm tra:

• Vị trí lỗ liên kết.
• Kích thước bu lông/chốt liên kết.
• Khoảng cách giữa các điểm liên kết.
• Độ chắc chắn của các mối ghép.
• Độ đồng tâm giữa mặt bàn và ben nâng.

Không tự ý khoan, cắt hoặc hàn thêm vào các vị trí chịu lực của mặt bàn nếu chưa được kỹ thuật xác nhận.

Việc thay đổi kết cấu có thể ảnh hưởng đến khả năng chịu tải và độ an toàn của cầu nâng

6. Kiểm tra độ cân bằng sau khi liên kết

Sau khi mặt bàn đã được cố định vào hệ thống cầu nâng, cần kiểm tra lại toàn bộ kết cấu.

Kiểm tra:

• Hai bên mặt bàn có cân đối hay không.
• Mặt bàn có bị nghiêng không.
• Các mối liên kết có bị xê dịch không.
• Thanh ngang giữa có đúng vị trí không.
• Không có dấu hiệu cong vênh bất thường.
• Các mối hàn không xuất hiện dấu hiệu nứt hoặc bong tách.

Nếu phát hiện bất thường, không đưa xe lên cầu nâng cho đến khi nguyên nhân được xác định và xử lý

7. Kiểm tra không tải trước khi đưa xe vào sử dụng

Sau khi hoàn thành lắp đặt, cần thực hiện quy trình kiểm tra theo hướng dẫn của nhà sản xuất cầu nâng.

Có thể kiểm tra sơ bộ:

Bước 1: Kiểm tra toàn bộ kết cấu và điểm liên kết.

Bước 2: Kiểm tra hệ thống ben, khóa an toàn và các bộ phận liên quan của cầu nâng.

Bước 3: Cho hệ thống vận hành thử theo quy trình kỹ thuật của cầu nâng khi không có người đứng trong vùng nguy hiểm.

Bước 4: Theo dõi tình trạng mặt bàn, điểm liên kết và chuyển động của cầu nâng.

Bước 5: Chỉ đưa xe vào sử dụng khi toàn bộ hệ thống hoạt động ổn định và đạt yêu cầu kiểm tra.

8. Kiểm tra trước mỗi lần nâng xe

Đối với garage sử dụng cầu nâng rửa xe hàng ngày, nên hình thành thói quen kiểm tra nhanh trước khi vận hành.

Kiểm tra mặt bàn

☑ Không có vết nứt hoặc biến dạng bất thường.
☑ Không có mối hàn bị nứt.
☑ Bề mặt không bị vật cản.
☑ Gân chống trượt còn tốt.

Kiểm tra hệ thống cầu nâng

☑ Không có dấu hiệu rò rỉ dầu bất thường.
☑ Hệ thống khóa an toàn hoạt động theo yêu cầu.
☑ Không có tiếng động bất thường.
☑ Các vị trí liên kết không bị lỏng hoặc xê dịch.

Kiểm tra vị trí xe

☑ Xe nằm đúng vị trí thiết kế.
☑ Bánh xe nằm ổn định trên khu vực mặt bàn.
☑ Không có người đứng trong khu vực nguy hiểm khi nâng/hạ

9. Một số lưu ý khi sử dụng mặt bàn chữ H

Để tăng độ bền cho mặt bàn cầu nâng, garage nên lưu ý:

Không nâng xe vượt tải trọng cho phép của cầu nâng.

Không sử dụng mặt bàn khi phát hiện cong, nứt hoặc biến dạng nghiêm trọng.

Không tự ý thay đổi kết cấu chịu lực.

Không hàn bổ sung tùy ý vào các vị trí chịu lực.

Thường xuyên vệ sinh bùn đất, dầu mỡ và hóa chất trên mặt bàn.

Kiểm tra định kỳ các mối hàn và vị trí liên kết.

Trong môi trường rửa xe, nước và hóa chất có thể tích tụ lâu ngày tại các vị trí thấp. Vì vậy, garage nên chú ý vệ sinh và thoát nước để hạn chế ảnh hưởng đến kết cấu thép

10. Lắp đặt mặt bàn cầu nâng chữ H cần chú ý điều gì?

Mặt bàn có kích thước 4.400 x 2.100 mm, tuy nhiên kích thước mặt bàn không phải là thông số duy nhất quyết định khả năng lắp đặt.

Trước khi mua, khách hàng nên gửi cho kỹ thuật:

• Hình ảnh cầu nâng hiện tại.
• Hình ảnh mặt bàn cũ.
• Model cầu nâng nếu có.
• Tải trọng cầu nâng.
• Kích thước hố âm nền.
• Khoảng cách vị trí ben.
• Kích thước các điểm liên kết.

Từ những thông tin này, kỹ thuật có thể kiểm tra khả năng tương thích trước khi đặt hàng

Khuyến nghị dành cho anh em thợ

Mặt bàn cầu nâng là bộ phận chịu tải trực tiếp nên không nên lắp đặt theo kiểu "ước lượng" tại công trình. Hãy đo đạc thực tế và đối chiếu với thông số kỹ thuật của cầu nâng trước khi gia công hoặc thay thế.

Với sản phẩm mặt bàn cầu nâng rửa xe ô tô lắp âm nền kiểu chữ H 4.400 mm, khách hàng có thể liên hệ để được tư vấn trước về kích thước, kết cấu và khả năng tương thích với cầu nâng hiện có.

???? Liên hệ tư vấn & mua hàng

0902 640 600 – 0965 406 062

Website:www.tekolift.vn

Thiết bị ô tô Thuận Thành – cung cấp thiết bị, phụ kiện và giải pháp cho garage ô tô
