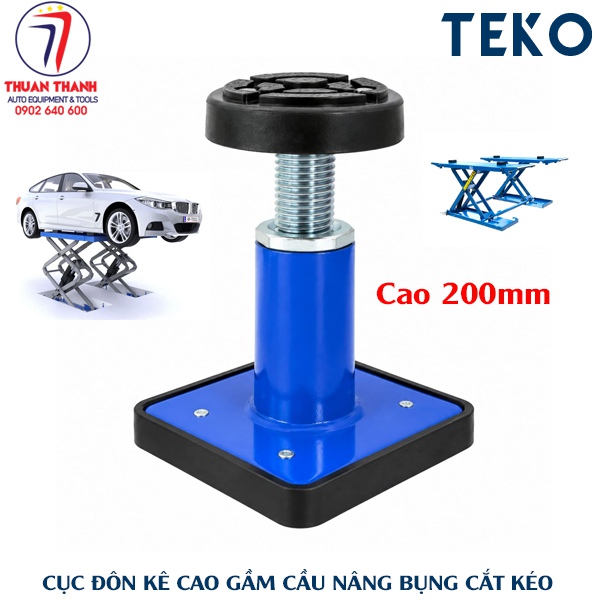

CỤC KÊ GẦM ĐIỀU CHỈNH CHIỀU CAO CHO CẦU NÂNG CẮT KÉO – GIẢI PHÁP NÂNG GẦM XE 7 CHỖ, BÁN TẢI
Cục kê gầm cầu nâng cắt kéo điều chỉnh chiều cao là phụ kiện hữu ích dành cho các loại cầu nâng cắt kéo nâng bụng âm nền, cầu nâng cắt kéo kiểu di động và các hệ thống nâng ô tô cần tăng khoảng cách giữa bàn nâng và điểm tỳ trên gầm xe. Sản phẩm giúp điều chỉnh độ cao điểm kê, hỗ trợ nâng các dòng xe du lịch 7 chỗ, SUV, bán tải và xe có khoảng sáng gầm lớn thuận tiện hơn.
Cục kê gầm điều chỉnh chiều cao được nhập khẩu từ Trung Quốc và nhập khẩu & phân phối bởi Thiết bị ô tô Thuận Thành, phù hợp sử dụng trong garage sửa chữa, trung tâm dịch vụ lốp – gầm máy và xưởng bảo dưỡng ô tô.
Cục kê gầm cầu nâng cắt kéo điều chỉnh chiều cao là gì?
Trong quá trình sử dụng cầu nâng cắt kéo nâng bụng, một số dòng xe có gầm cao hoặc vị trí điểm nâng nằm xa bàn nâng có thể cần thêm phụ kiện kê cao để tạo vị trí tiếp xúc phù hợp.

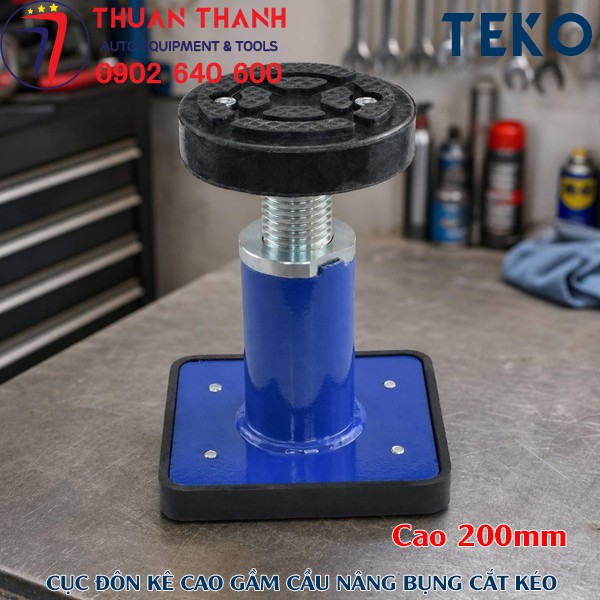

Cục kê gầm cầu nâng cắt kéo điều chỉnh chiều cao được thiết kế gồm:
- Chân đế thép đặt trên mặt bàn cầu nâng.
- Phần pad đỡ phía trên tiếp xúc với điểm kê của xe.
- Cơ cấu điều chỉnh chiều cao bằng ren.
- Mặt trên hình tròn có đường kính 120 mm.
- Phần tiếp xúc có ốp cao su chống trượt, giúp tăng độ bám và hạn chế tiếp xúc trực tiếp giữa kim loại với gầm xe.
Thiết kế dạng ren cho phép người sử dụng điều chỉnh chiều cao của cục kê theo từng vị trí cần nâng
Ưu điểm của cục kê gầm điều chỉnh chiều cao
1. Điều chỉnh chiều cao linh hoạt
Điểm nổi bật của sản phẩm là khả năng điều chỉnh chiều cao khoảng 90 mm, giúp người thợ dễ dàng thay đổi vị trí kê phù hợp với từng loại xe.
Theo thông số sản phẩm:
- Chiều cao tối thiểu: 110 mm
- Chiều cao tối đa: 200 mm
- Khoảng điều chỉnh: 90 mm
Nhờ đó, phụ kiện đặc biệt hữu ích khi sử dụng với các dòng xe có gầm cao, xe SUV, xe 7 chỗ hoặc bán tải
2. Mặt kê tròn đường kính 120 mm
Phần pad phía trên có đường kính 120 mm, tạo diện tích tiếp xúc tương đối rộng với vị trí kê phù hợp trên gầm xe.
Mặt kê được thiết kế để sử dụng cùng các điểm nâng được nhà sản xuất xe quy định
Lưu ý: Người sử dụng cần xác định đúng vị trí điểm nâng của từng loại xe trước khi nâng. Không sử dụng cục kê để kê vào các vị trí gầm xe không được thiết kế làm điểm chịu lực
3. Có cao su chống trượt
Phần tiếp xúc với bàn cầu nâng được trang bị ốp cao su chống trượt.
Chi tiết này có tác dụng:
- Tăng độ bám giữa cục kê và bàn nâng.
- Hạn chế trượt khi bố trí cục kê đúng vị trí.
- Giảm tiếp xúc trực tiếp giữa kim loại với bề mặt bàn nâng.
- Hỗ trợ bảo vệ bề mặt bàn cầu nâng.
Đây là một chi tiết quan trọng khi sử dụng phụ kiện kê cao trên cầu nâng cắt kéo nâng bụng
Cấu tạo cục kê gầm cầu nâng cắt kéo
Sản phẩm gồm 2 phần chính:
1. Chân đế
Chân đế có kích thước:
200 x 200 mm
Độ dày chân đế:
20 mm
Phần chân đế được đặt trực tiếp lên mặt bàn cầu nâng cắt kéo.
Kích thước chân đế lớn giúp tạo bề mặt tiếp xúc ổn định với bàn nâng khi được đặt đúng vị trí và sử dụng theo đúng hướng dẫn của nhà sản xuất cầu nâng.
2. Pad đỡ điều chỉnh chiều cao
Phía trên chân đế là cụm pad đỡ có cơ cấu điều chỉnh bằng ren.
Người thợ có thể xoay để thay đổi độ cao trong phạm vi thiết kế của sản phẩm.
Đường kính mặt trên: 120 mm
Thông số kỹ thuật cục kê gầm cầu nâng cắt kéo
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Cục kê gầm cầu nâng cắt kéo điều chỉnh chiều cao |
| Công dụng | Kê cao gầm xe khi sử dụng cầu nâng cắt kéo |
| Xuất xứ | Trung Quốc |
| Chiều cao điều chỉnh | 90 mm |
| Chiều cao tối thiểu | 110 mm |
| Chiều cao tối đa | 200 mm |
| Đường kính mặt kê | 120 mm |
| Kích thước chân đế | 200 x 200 mm |
| Độ dày chân đế | 20 mm |
| Mặt chống trượt | Có ốp cao su |
| Cấu tạo | Chân đế + pad đỡ điều chỉnh |
| Ứng dụng | Cầu nâng cắt kéo nâng bụng, cầu nâng cắt kéo di động |
| Đơn vị nhập khẩu & phân phối | Thiết bị ô tô Thuận Thành |
Lưu ý về tải trọng: Thông số cung cấp hiện chưa có tải trọng chịu lực được nhà sản xuất công bố, vì vậy không nên tự suy đoán hoặc sử dụng một mức tải cụ thể. Khi lắp đặt và vận hành, cần đảm bảo tổng tải của xe và cách bố trí điểm kê nằm trong giới hạn cho phép của cầu nâng, phụ kiện và điểm nâng của xe
Ứng dụng cục kê cho cầu nâng cắt kéo
Kê gầm xe 7 chỗ
Các dòng xe MPV, SUV và xe gia đình 7 chỗ thường có khoảng sáng gầm lớn hơn sedan thông thường.
Khi sử dụng cầu nâng cắt kéo nâng bụng, cục kê điều chỉnh chiều cao giúp người thợ tạo thêm khoảng nâng tại vị trí tiếp xúc, từ đó thuận tiện hơn khi đưa bàn nâng vào đúng điểm kê của xe.
Sử dụng cho xe bán tải
Cục kê cũng phù hợp với nhu cầu nâng xe bán tải gầm cao, khi cần điều chỉnh khoảng cách giữa bàn nâng và điểm tiếp xúc dưới gầm.
Sử dụng tại garage sửa chữa ô tô
Phụ kiện có thể được sử dụng trong các công việc:
- Bảo dưỡng gầm xe.
- Kiểm tra hệ thống treo.
- Sửa chữa phanh.
- Thay lốp.
- Kiểm tra hệ thống lái.
- Bảo dưỡng chassis.
- Kiểm tra các chi tiết phía dưới gầm xe
Cục kê gầm dùng cho loại cầu nâng nào?
Sản phẩm được định hướng sử dụng với:
Cầu nâng cắt kéo nâng bụng
Đây là ứng dụng chính của sản phẩm. Cục kê được đặt trên bàn nâng để tăng chiều cao điểm tiếp xúc khi cần thiết.
Cầu nâng cắt kéo âm nền
Đối với cầu nâng cắt kéo lắp âm nền, phụ kiện giúp người thợ linh hoạt hơn khi xử lý các dòng xe có chiều cao gầm và vị trí điểm nâng khác nhau.
Cầu nâng cắt kéo di động
Đối với loại cầu nâng cắt kéo kiểu di động, cục kê điều chỉnh chiều cao là phụ kiện có thể mang theo và bố trí tùy theo từng loại xe, miễn là tương thích với thiết kế và giới hạn sử dụng của cầu nâng
Vì sao garage nên trang bị cục kê điều chỉnh chiều cao?
Một loại cầu nâng có thể phục vụ nhiều dòng xe khác nhau. Trong thực tế, chiều cao gầm, vị trí điểm nâng và kết cấu gầm xe không giống nhau.
Nếu sử dụng một chiều cao kê cố định, người thợ có thể gặp khó khăn khi bố trí bàn nâng.
Cục kê điều chỉnh chiều cao mang lại sự linh hoạt hơn:
Cầu nâng → cục kê → điểm nâng trên xe
Người thợ có thể điều chỉnh độ cao của pad để tạo vị trí tiếp xúc phù hợp hơn thay vì phải sử dụng nhiều loại cục kê có chiều cao cố định
Hướng dẫn sử dụng cơ bản
Bước 1: Kiểm tra cầu nâng
Kiểm tra tình trạng bàn nâng, cơ cấu khóa an toàn và các bộ phận liên quan trước khi sử dụng.
Bước 2: Xác định đúng điểm nâng
Tham khảo tài liệu kỹ thuật của xe để xác định đúng điểm nâng được nhà sản xuất xe quy định.
Không đặt cục kê vào vị trí dễ biến dạng, đường ống, chi tiết hệ thống treo hoặc bộ phận không được thiết kế để chịu tải nâng.
Bước 3: Đặt cục kê lên bàn nâng
Đặt chân đế 200 x 200 mm lên vị trí phù hợp trên bàn cầu nâng.
Đảm bảo chân đế và mặt bàn nâng tiếp xúc chắc chắn.

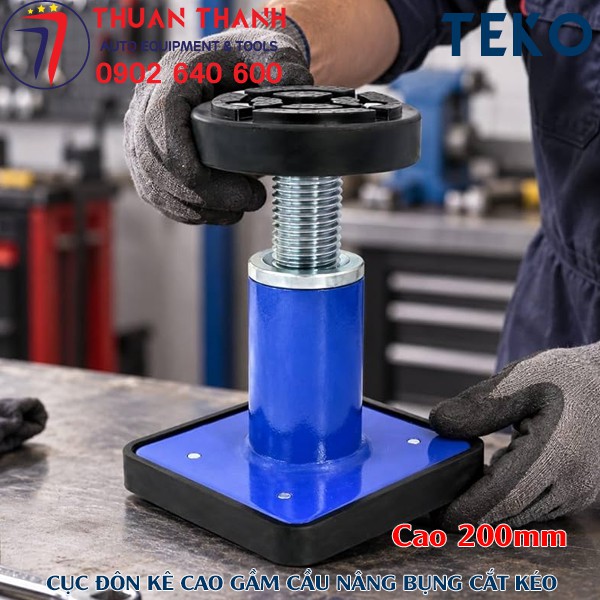

Bước 4: Điều chỉnh chiều cao
Xoay cơ cấu ren để điều chỉnh chiều cao trong phạm vi:
110 – 200 mm
Không điều chỉnh vượt quá giới hạn thiết kế.
Bước 5: Kiểm tra tiếp xúc
Đưa bàn nâng lên từ từ và kiểm tra từng vị trí tiếp xúc.
Các điểm kê phải tiếp xúc đúng và ổn định trước khi tiếp tục nâng xe.
Bước 6: Nâng xe
Nâng xe chậm, quan sát sự ổn định của xe và các điểm tiếp xúc trong quá trình nâng.
Luôn sử dụng khóa an toàn của cầu nâng theo hướng dẫn của nhà sản xuất. Không làm việc dưới xe chỉ dựa vào hệ thống thủy lực của cầu nâng
Những lưu ý quan trọng khi sử dụng
Đây là phụ kiện liên quan trực tiếp đến việc nâng xe, vì vậy cần đặc biệt chú ý:
- Không sử dụng vượt quá tải trọng cho phép của cầu nâng hoặc phụ kiện.
- Không kê vào vị trí không phải điểm nâng của xe.
- Không sử dụng cục kê bị nứt, cong, biến dạng hoặc hư hỏng ren.
- Kiểm tra cao su chống trượt trước khi sử dụng.
- Đảm bảo cục kê nằm phẳng và ổn định trên bàn nâng.
- Không đặt cục kê ở mép bàn nâng nếu thiết kế cầu nâng không cho phép.
- Không chồng nhiều cục kê lên nhau để tăng chiều cao.
- Không vượt quá chiều cao điều chỉnh tối đa 200 mm.
- Sau khi nâng xe, phải sử dụng khóa an toàn cơ khí của cầu nâng theo hướng dẫn.
- Không đứng hoặc làm việc dưới xe khi xe chưa được nâng và khóa an toàn đúng quy trình
Cục kê gầm cầu nâng cắt kéo – phụ kiện hữu ích cho garage
Đối với garage chuyên sửa chữa nhiều loại xe, từ sedan, MPV đến SUV, xe 7 chỗ và bán tải, việc có thêm các phụ kiện hỗ trợ cầu nâng giúp quá trình bố trí xe thuận tiện hơn.
Với thiết kế chân đế 200 x 200 mm, pad tròn 120 mm và khả năng điều chỉnh chiều cao 110–200 mm, sản phẩm đáp ứng nhu cầu kê cao gầm trong nhiều tình huống sử dụng phù hợp với thiết kế của cầu nâng.
Đặc biệt, ốp cao su chống trượt trên chân đế là một ưu điểm giúp tăng độ bám giữa phụ kiện và mặt bàn cầu nâng
Mua cục kê gầm cầu nâng cắt kéo điều chỉnh chiều cao tại Thuận Thành
Thiết bị ô tô Thuận Thành nhập khẩu và phân phối các loại thiết bị, phụ kiện phục vụ garage sửa chữa ô tô, trong đó có cục kê gầm điều chỉnh chiều cao cho cầu nâng cắt kéo.
Sản phẩm phù hợp với nhu cầu trang bị thêm phụ kiện cho:
- Garage sửa chữa ô tô.
- Trung tâm chăm sóc xe.
- Xưởng sửa chữa gầm máy.
- Trung tâm dịch vụ lốp.
- Xưởng bảo dưỡng xe du lịch.
- Xưởng sửa chữa xe SUV, MPV và bán tải.
- Đơn vị sử dụng cầu nâng cắt kéo nâng bụng.
Nếu garage của bạn đang sử dụng cầu nâng cắt kéo âm nền hoặc cầu nâng cắt kéo di động và cần nâng các dòng xe gầm cao, cục kê điều chỉnh chiều cao là một phụ kiện đáng cân nhắc để tăng tính linh hoạt khi bố trí điểm nâng.
Liên hệ Thiết bị ô tô Thuận Thành để được tư vấn cục kê phù hợp với loại cầu nâng và dòng xe garage đang sử dụng
Adjustable Scissor Lift Support Pad – 110–200 mm
This adjustable lifting pad is designed for automotive scissor lifts, in-ground scissor lifts and mobile scissor lifts. It helps provide additional lifting height for vehicles with higher ground clearance, including SUVs, MPVs, 7-seat passenger cars and pickup trucks.
The lifting pad consists of a 200 × 200 mm base plate and an adjustable upper support pad. The height can be adjusted from 110 mm to 200 mm, with a total adjustment range of approximately 90 mm. The round upper pad has a diameter of 120 mm.
A rubber anti-slip layer is provided on the base to improve contact with the lift platform.
Origin: China
Imported & Distributed by: Thuan Thanh Automotive Equipment – Vietnam
Important: Always use the lifting pad at the vehicle manufacturer's designated lifting points and within the approved load limits of the lift and accessory
